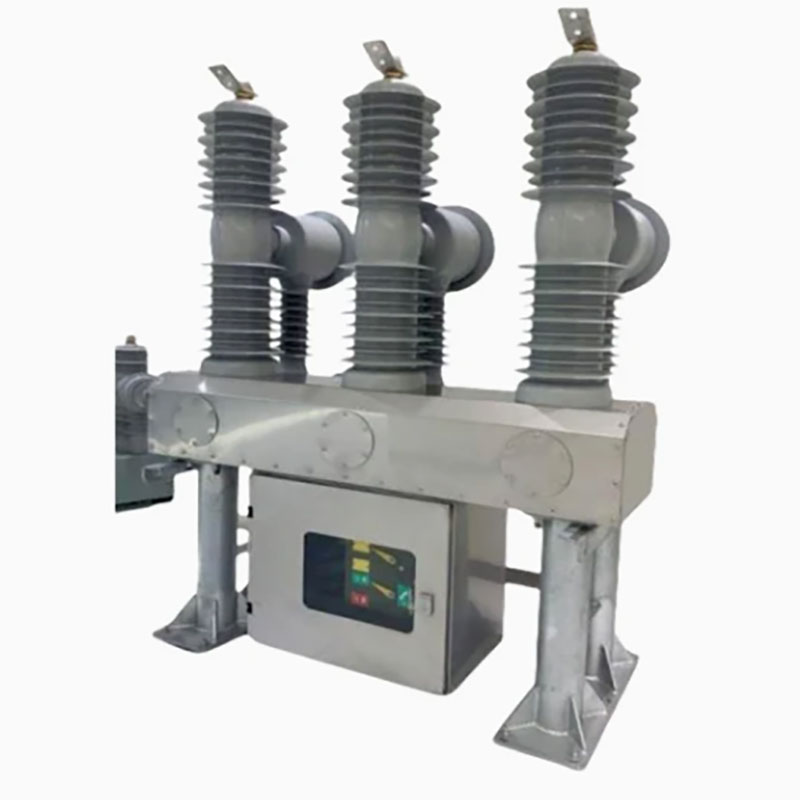

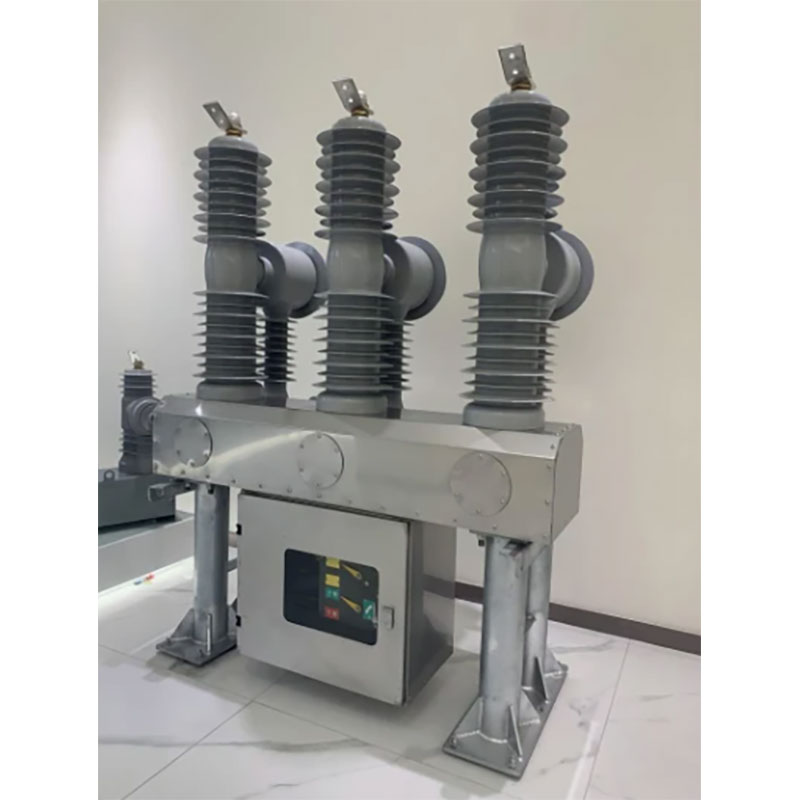

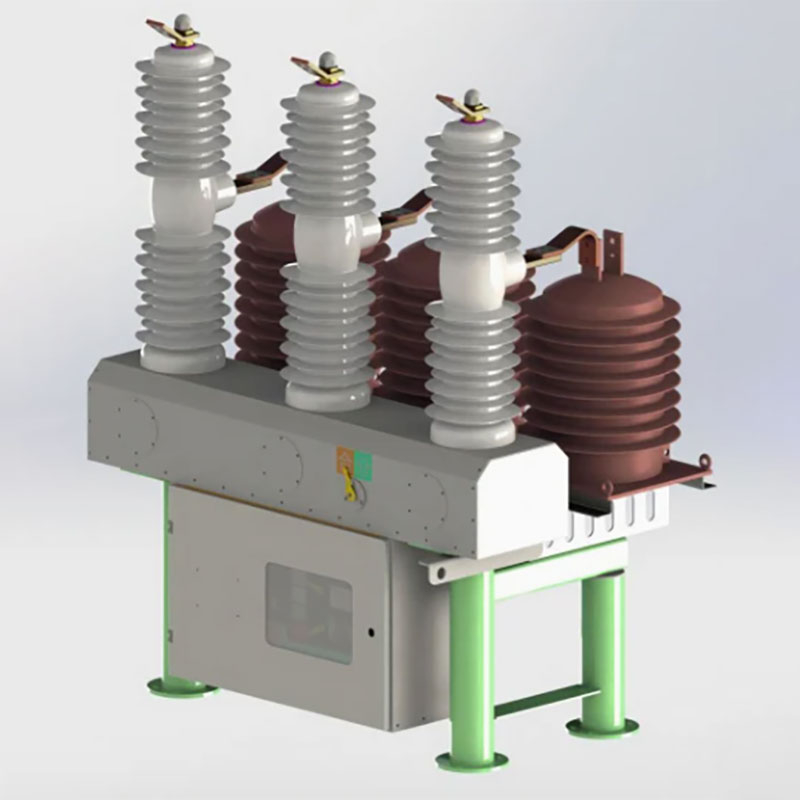

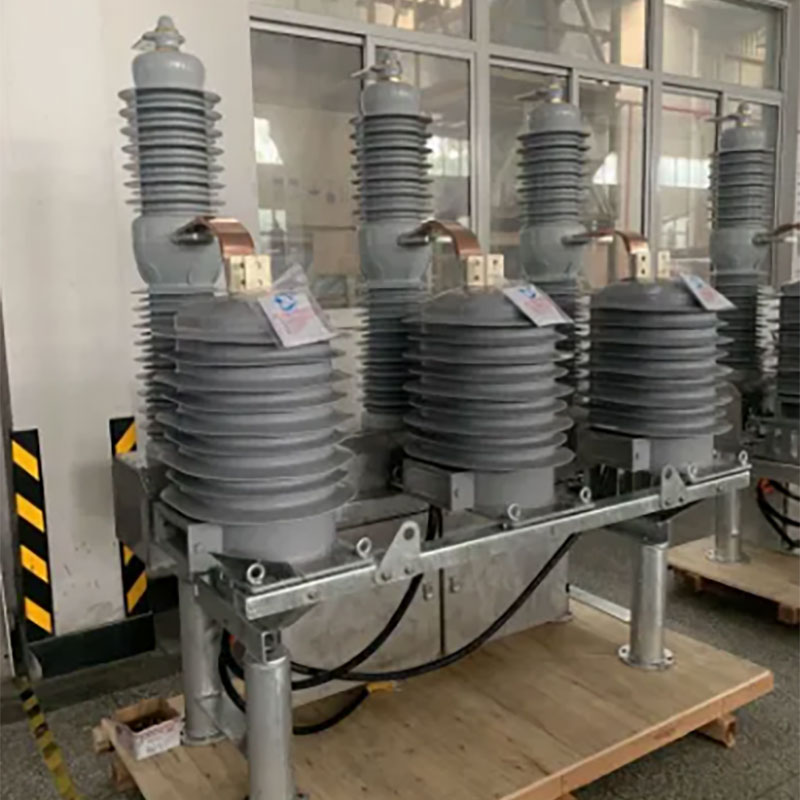

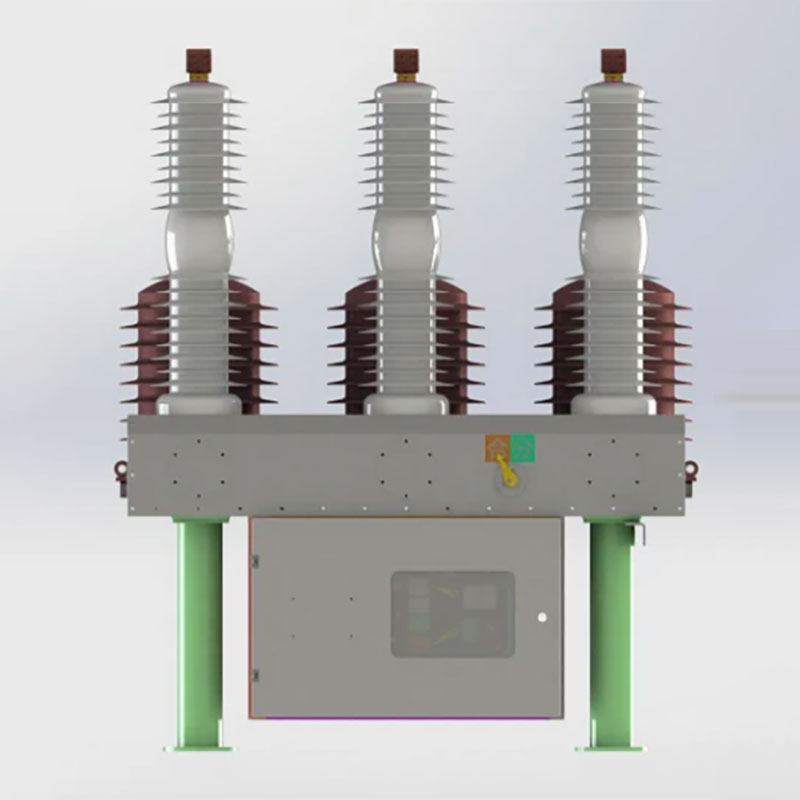

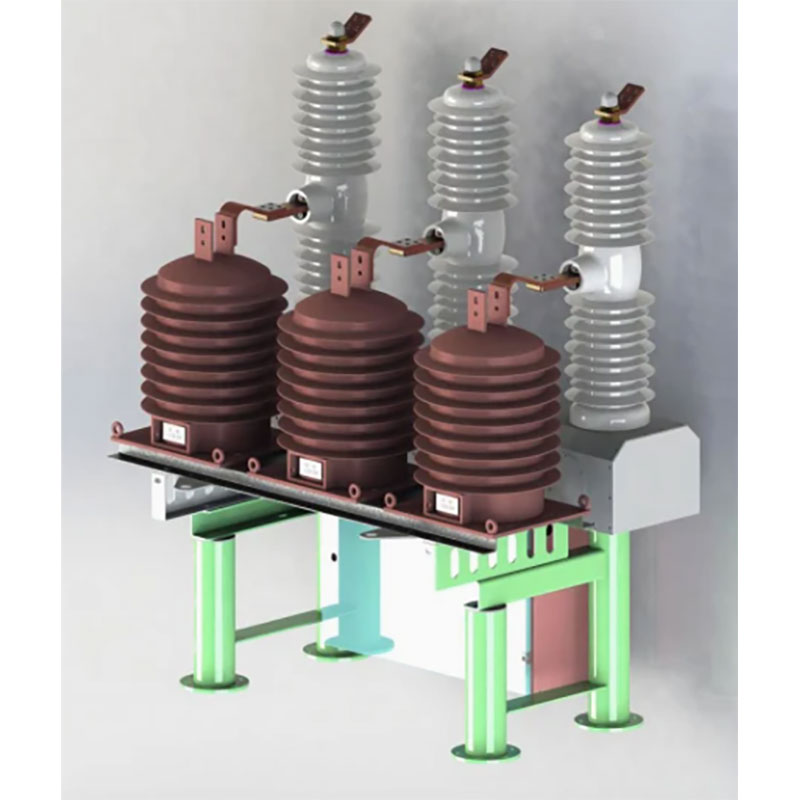

Disjoncteur à vide extérieur

Le disjoncteur à vide extérieur fabriqué par Dahu Electric est une unité de distribution extérieure de tension nominale de 40,5 kV et de fréquence 50 Hz, ce qui est applicable au côté alimentaire du sous-station et à l'entreprise industrielle et minière qui nécessitent une protection générale, un contrôle et un fonctionnement fréquent de l'interrupteur.

envoyer une demande

Description du produit

Le corps principal du disjoncteur présente une extinction sous vide, une structure simple, une puissante capacité d'interruption et une longue durée de vie. Le poteau est fait d'isolant composite en résine époxy / silicone en caoutchouc, pas d'huile et de gaz SF6, ce disjoncteur à vide isolé solide est conçu par l'environnement.

Après avoir utilisé la structure d'isolation composite, le disjoncteur de circuit à vide extérieur répond aux exigences de la distance aérienne et de la distance de fluage dans des conditions de fonctionnement normales et réduit efficacement le volume du disjoncteur, l'interrupteur à vide de boucle conductrice principale et la connexion conductrice dynamique et statique sont installées dans le cylindre isolant, de sorte que la phase est seulement 300 mm. Les connexions électriques du circuit principal sont toutes des connexions fixes avec une forte fiabilité.

Détails du produit

Mécanisme modulaire

Conception du mécanisme modulaire, structure hautement standardisée;

Le mécanisme est facile à assembler / démontr et facile à entretenir;

Fiabilité élevée avec moins de pièces

Poignée de charge intégrée, rend l'opération pratique et facile

Pôle de type pot

Matériau isolant respectueux de l'environnement, PA66 offre des performances diélectriques élevées légères;

Élimination recyclable et facile après le cycle de vie du produit;

Rentables et fiables;

Disjoncteur à vide

Répond pleinement aux exigences des normes IEC et GB;

Effectuer un emboîtement complet, empêcher la mauvaise opération et assurer la sécurité en opération;

Conception modulaire, délai de livraison raccourci;

Petit rebond d'ouverture et excellentes performances;

Avantage de performance

Le produit est équipé d'un mécanisme de fonctionnement de l'aimant permanent bistable, le mécanisme est équipé d'un aimant permanent, par l'aimant permanent pour fournir une force de maintien, de sorte que l'interrupteur est maintenu à l'état ouvert et fermé, par rapport au mécanisme de fonctionnement du ressort conventionnel, le nombre de pièces mécaniques est réduit, la chaîne de transmission mécanique est raccourcie, de sorte que la fiabilité de l'interrupteur est grandement améliorée, la vie mécanique est une augmentation de la grande augmentation.

Spécifications techniques principales

Paramètres techniques
Non.	Article			Unité	Valeur
1	Tension nominale			kv	40.5
2	Isolation cotée Niveau (niveau de la mer: 1000m)	1 min puissance fréquence résister à tension	Test sec		95
			Test humide (Terre dehors isolation)		85
		Éclair impulsion tension (pic) 1,2 / 50US			200
3	Courant nominal			A	1600/2500
4	Fréquence nominale			HZ	50/60
5	Courant de rupture de court-circuit noté			le	31.5
6	Séquence d'opération nominale			O-0.3S-CO-180S- Co-180-C
7	Temps de rupture de rupture de court-circuit nominal			fois	20
8	Courant de fermeture de court-circuit nominal (pic)			le	80
9	Courant de trait de pic nominal				50
10	Évalué le court de temps avec le courant				31.5
11	Temps de rupture			S	<0,125
12	Durée de court-circuit nominale				4
13	Vie mécanique			fois	10000
14	Circuit de fonctionnement et circuit auxiliaire nominal tension			V	110/220

Paramètres caractéristiques mécaniques du disjoncteur

Non.	Article	Unité	Valeur
1	Contact Adviation	MM	18 ± 1
2	Contact Overtravel	MM	6 ± 1
3	Vitesse d'ouverture	MS	1,6 ± 0,2
4	Vitesse de clôture	MS	0,8 ± 0,2
5	Simultanéité de l'ouverture et de la fermeture triphasées	MS	≤2
6	Distance de phase	MM	680 ± 2
7	Contact Clôture du temps de rebond	MS	≤3
8	Chaque phase de résistance de circuit conducteur	bébé	≤60
9	Temps de clôture	MS	25 ~ 60
10	Temps d'ouverture	MS	20 ~ 50
11	Fréquence de puissance nominale du moteur de stockage d'énergie	W	110
12	Tension nominale du moteur d'énergie Storae	V	220
13	Max./min.motor tension		120% / 80%
14	Vension de fonctionnement de clôture nominale		220
15	Max./min. Fermeture de tension de fonctionnement		120% / 80%
16	Tension de fonctionnement d'ouverture nominale		220
17	Max./min. Tension de fonctionnement d'ouverture		120% / 65%

Paramètres techniques du mécanisme de fonctionnement
Non.	Article		Unité	Valeur
1	Tension de fonctionnement nominale	Tripper d'ouverture	V	AC220
		Tripper de clôture		AC220
2	Résistance nominale	Tripper d'ouverture	Ω	56
		Tripper de clôture		56
3	Fréquence de puissance de sortie nominale	Tripper d'ouverture	W	320
		Tripper de clôture
4	Fréquence d'énergie du moteur de stockage d'énergie			110
5	Tension nominale du stockage d'énergie du moteur		V	AC220
6	Temps de stockage d'énergie		S	≤10
