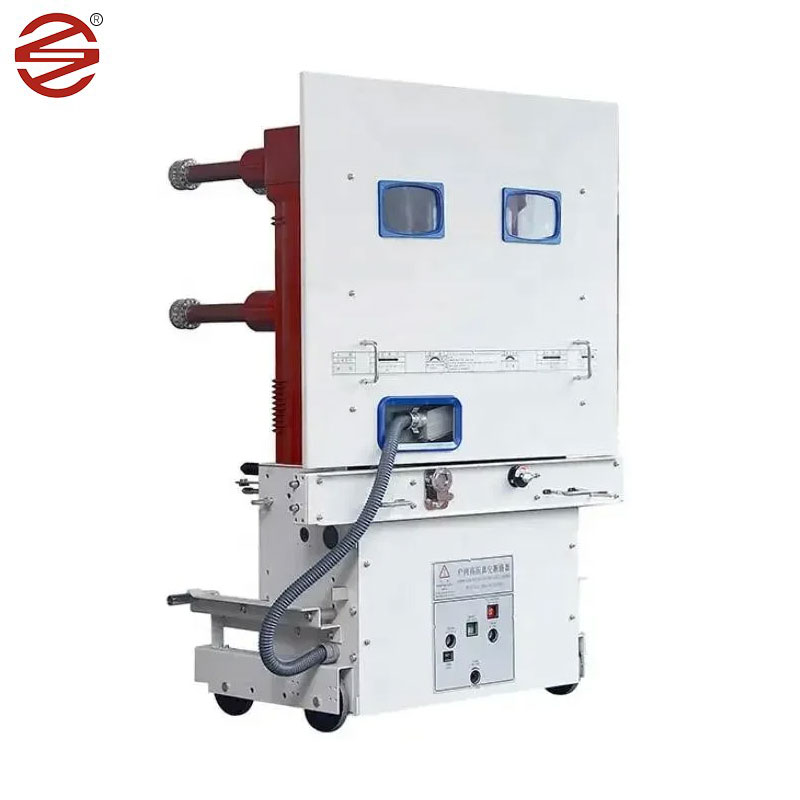

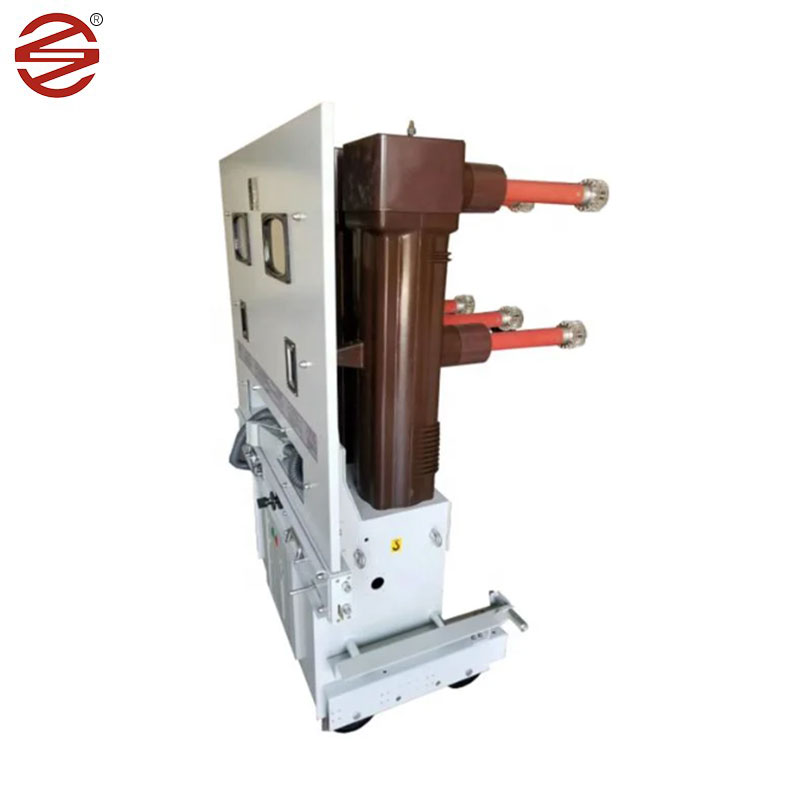

Disjoncteur de circuit à vide de 40,5 kV

Le disjoncteur à vide de 40,5 kV fabriqué par Dahu Electric convient au système triphasé AC 50Hz, 40,5 kV. Il peut être utilisé pour les entreprises industrielles et miniers, les centrales électriques et les sous-stations en tant que courant de charge de commutation, courant de courant de surcharge et convient aux occasions fréquentes de fonctionnement. Ce disjoncteur adopte la structure d'arrangement de haut en bas, qui réduit efficacement la profondeur du disjoncteur. Et adopter la structure d'isolation composite, la chambre d'extinction à arc triphasique et le corps chargé associé séparé par trois coquilles d'isolation de résine époxy indépendantes.

envoyer une demande

Description du produit

Après avoir utilisé la structure d'isolation composite, le disjoncteur de vide de 40,5 kV répond aux exigences de la distance aérienne et de la distance de fluage dans des conditions de fonctionnement normales et réduit efficacement le volume du disjoncteur, l'interrupteur sous vide de boucle conductrice principale et la phase dynamique et statique sont installées dans le cylindre isolant, de sorte que la phase est seulement 300 mm. Les connexions électriques du circuit principal sont toutes des connexions fixes avec une forte fiabilité.

Détails du produit

Mécanisme modulaire

Conception du mécanisme modulaire, structure hautement standardisée;

Le mécanisme est facile à assembler / démontr et facile à entretenir;

Fiabilité élevée avec moins de pièces

Poignée de charge intégrée, rend l'opération pratique et facile

Pôle de type pot

Matériau isolant respectueux de l'environnement, PA66 offre des performances diélectriques élevées légères;

Élimination recyclable et facile après le cycle de vie du produit;

Rentables et fiables;

Disjoncteur à vide

Répond pleinement aux exigences des normes IEC et GB;

Effectuer un emboîtement complet, empêcher la mauvaise opération et assurer la sécurité en opération;

Conception modulaire, délai de livraison raccourci;

Petit rebond d'ouverture et excellentes performances;

Avantage de performance

Le produit est équipé d'un mécanisme de fonctionnement de l'aimant permanent bistable, le mécanisme est équipé d'un aimant permanent, par l'aimant permanent pour fournir une force de maintien, de sorte que l'interrupteur est maintenu à l'état ouvert et fermé, par rapport au mécanisme de fonctionnement du ressort conventionnel, le nombre de pièces mécaniques est réduit, la chaîne de transmission mécanique est raccourcie, de sorte que la fiabilité de l'interrupteur est grandement améliorée, la vie mécanique est une augmentation de la grande augmentation.

Spécifications techniques principales

projet		unité	Paramètre
Tension nominale		kv	40.5
Courant nominal		A	1250		1600	2000、2500
Courant de rupture court-circuit noté		le	25	31.5	25	31.5
Courant stable dynamique (valeur de crête)		le	63	80	63	80
Courant stable thermique 4S		le	25	31.5	25	31.5
Création de court-circuit nominal (valeur maximale)		le	63	80	63	80
Temps de rupture du courant de court-circuit noté		Fois	20
Séquence opérationnelle nominale			O-0.3 S-CO-180 S-CO
Isolation cotée niveau	Fréquence de puissance de 1 min Tension de tension	kv	95
	Tension de trait de la foudre (valeur maximale)		185
Vie mécanique		Fois	10000
Ouverture de banque à un condensateur unique et courant		A	630
Banque de condensateur consécutif nominal		A	400
Tension nominale du moteur de stockage d'énergie		V	AC 、 DC: 110; 220
Motor de stockage d'énergie nominal		W	≤230
Temps de stockage d'énergie du moteur de stockage d'énergie		S	≤15
Tension nominale de clôture et d'ouverture de la bobine		V	DC: 110; 220
Courant nominal de la clôture et de l'ouverture de la bobine		A	1,05 (110V) 0,96 (220 V)
Ouverture de contact		MM	20 ± 2
Contacter la course		MM	7,5 ± 1,5
Combinaison triphasée de différentes périodes		MS	≤2
Bounce Temps de fermeture des contacts		MS	≤3
Résistance du circuit principal (hors contact du mur)		bébé	≤40
