Pourquoi les transformateurs de tension sont-ils importants pour les systèmes électriques ?

Dans les systèmes électriques, des mesures précises et un fonctionnement sûr sont primordiaux. Que ce soit dans les réseaux électriques publics, les parcs industriels ou les installations commerciales, une surveillance précise des niveaux de tension est indispensable.Transformateurs de tension, également appelés transformateurs de potentiel (PT), jouent un rôle essentiel dans ce processus.Zhejiang Dahu Electric Co., Ltd.est un fabricant professionnel réputé dédié à la conception et à la production de transformateurs de tension de haute qualité de 0,5 kV à 35 kV. Située dans la zone industrielle de Xiangyang, dans la ville de Yueqing, réputée pour ses capacités de fabrication d'électricité, Dahu Electric tire parti de sa situation géographique avantageuse, de sa technologie de pointe et de son système de gestion de la qualité rigoureux pour fournir des produits fiables, efficaces et durables.

Comprendre les transformateurs de tension

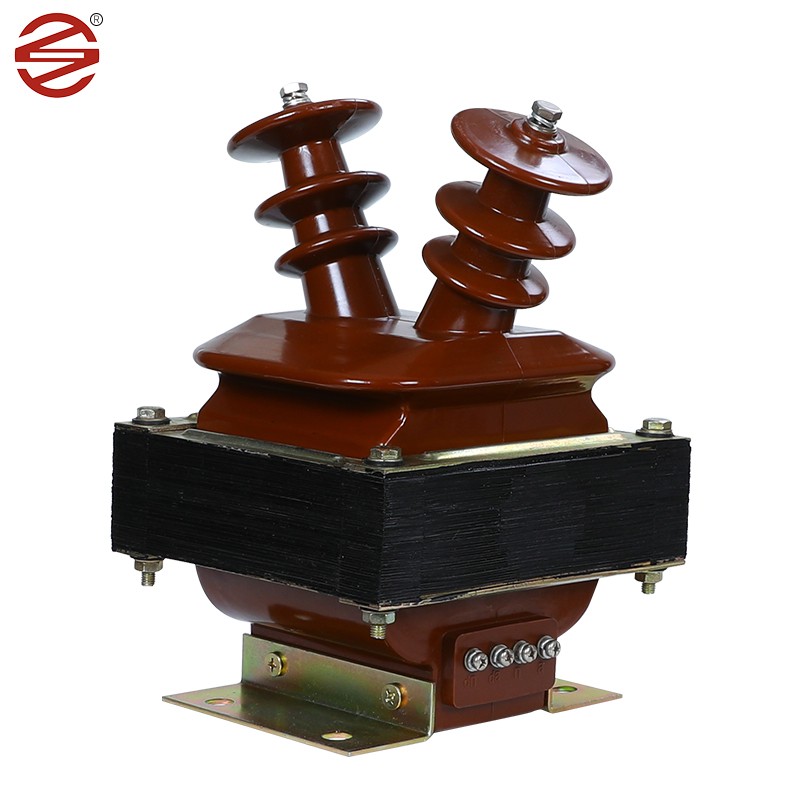

A transformateur de tensionest un transformateur de mesure conçu pour réduire la tension primaire haute tension à une tension secondaire standardisée, inférieure et plus sûre. Cette tension secondaire est généralement de 110 V ou 120 V, et peut être gérée facilement et en toute sécurité par des instruments de mesure, des relais de protection et des compteurs d'énergie. La fonction principale d'un transformateur de tension n'est pas de transmettre la puissance, mais plutôt de fournir une représentation précise des formes d'onde haute tension à des fins de mesure et de protection. En isolant les circuits de mesure et de contrôle des lignes électriques à haute tension, les transformateurs de tension assurent la sécurité du personnel et des équipements.

Principales applications des transformateurs de tension

Comptage d'électricité : mesure avec précision la consommation d'électricité pour la facturation et la surveillance dans les applications utilitaires et industrielles.

Protection du système : fournit des signaux de tension aux relais de protection pour déclencher les disjoncteurs en cas de défauts tels qu'une surtension, une sous-tension ou des défauts à la terre.

Surveillance de la qualité de l'énergie : surveille les niveaux de tension, les creux de tension, les surtensions et la distorsion harmonique dans les systèmes électriques.

Synchronisation du générateur : assure une synchronisation appropriée entre les générateurs et le réseau en faisant correspondre l'amplitude de la tension et l'angle de phase.

Contrôle de tension : fournit un retour d'information pour les systèmes de régulation automatique de tension.

Pourquoi nous choisir ?

Dahu adhère à la philosophie d'entreprise « Axée sur la technologie et axée sur les personnes » et s'engage à rechercher l'excellence. Cette philosophie favorise l'innovation continue et le respect des normes de contrôle de qualité les plus élevées.

Qualité supérieure des produits : Dahu considère la qualité des produits comme l'élément vital de l'entreprise, utilisant des équipements de production nationaux avancés et établissant un système de gestion complet tout au long du processus de production.

Fortes capacités de R&D et d'innovation : Dahu suit le rythme de son temps, concevant ses produits pour s'adapter aux demandes en constante évolution du marché et aux progrès technologiques.

Large plage de tension : Tirant parti de son expérience dans la fabrication de transformateurs de 0,5 kV à 35 kV, Dahu propose des solutions pour une large gamme d'applications, de la distribution basse tension à la transmission secondaire moyenne tension.

Sûr et efficace : chaque transformateur de tension est conçu selon les normes internationales de sécurité et d'efficacité, garantissant un fonctionnement fiable dans les environnements critiques.

FAQ sur les transformateurs de tension (questions fréquemment posées)

1. Quelle est la différence entre un transformateur de tension (VT) et un transformateur de courant (CT) ?

Bien que les deux soient des transformateurs de mesure, ils servent à des fins fondamentalement différentes. Un transformateur de courant est conçu pour réduire un courant primaire élevé en un courant secondaire sûr et mesurable, généralement 5 A ou 1 A. Son enroulement primaire est connecté en série avec le circuit de puissance. En revanche, un transformateur de tension est conçu pour abaisser une tension primaire élevée jusqu'à une tension secondaire sûre et mesurable, généralement 110 V ou 120 V. Son enroulement primaire est connecté en parallèle entre la phase et le neutre ou la terre. Essentiellement, les TC mesurent le courant et les VT mesurent la tension. L'utilisation du transformateur approprié pour l'application prévue est essentielle pour la sécurité et la précision du système.

2. Un transformateur de tension peut-il être utilisé à la fois pour la mesure et la protection dans la même unité ?

Oui, de nombreux transformateurs de tension modernes sont conçus avec plusieurs noyaux ou enroulements secondaires pour remplir les deux fonctions simultanément. Par exemple, un seul VT peut avoir un noyau enroulé pour une grande précision (par exemple, classe 0,5) dédié à la mesure des revenus, et un noyau séparé pour une capacité de charge plus élevée (par exemple, classe 3P) dédié à l'alimentation des relais de protection. Cette conception à double fonction est peu encombrante et économique pour une installation dans un appareillage compact. Il est crucial de vérifier la plaque signalétique et la fiche technique du transformateur pour confirmer les classes de précision disponibles et les puissances nominales pour chaque enroulement.

3. Quels sont les facteurs critiques à prendre en compte lors de la sélection d'un transformateur de tension pour une application spécifique ?

La sélection du bon transformateur de tension implique une analyse minutieuse de plusieurs paramètres clés. Premièrement, la tension du système : la tension primaire nominale du transformateur doit correspondre ou dépasser la tension de fonctionnement nominale du système. Deuxièmement, l'objectif de l'application : déterminer s'il s'agit de mesures (nécessitant une grande précision comme 0,2 ou 0,5) ou de protection (nécessitant des classes comme 3P ou 6P). Troisièmement, la charge connectée : calculez la consommation totale en VA de tous les appareils (compteurs, relais) connectés au circuit secondaire ; la sortie nominale du VT doit être supérieure à cette charge totale pour maintenir sa précision. Quatrièmement, l'environnement d'installation : décidez si un modèle intérieur (sec, propre) ou extérieur (résistant aux intempéries) est nécessaire, en tenant compte de facteurs tels que l'humidité, la pollution et la température ambiante. Enfin, assurez-vous que le niveau d'isolation (tensions de fréquence industrielle et de tenue aux chocs) est adapté au niveau de défaut et aux conditions de surtension du système.
