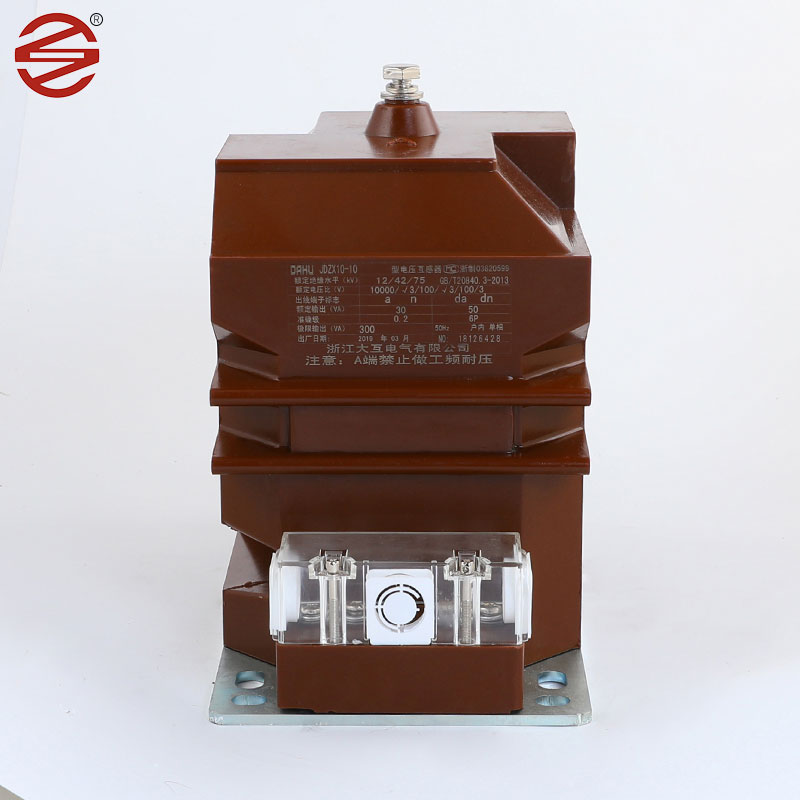

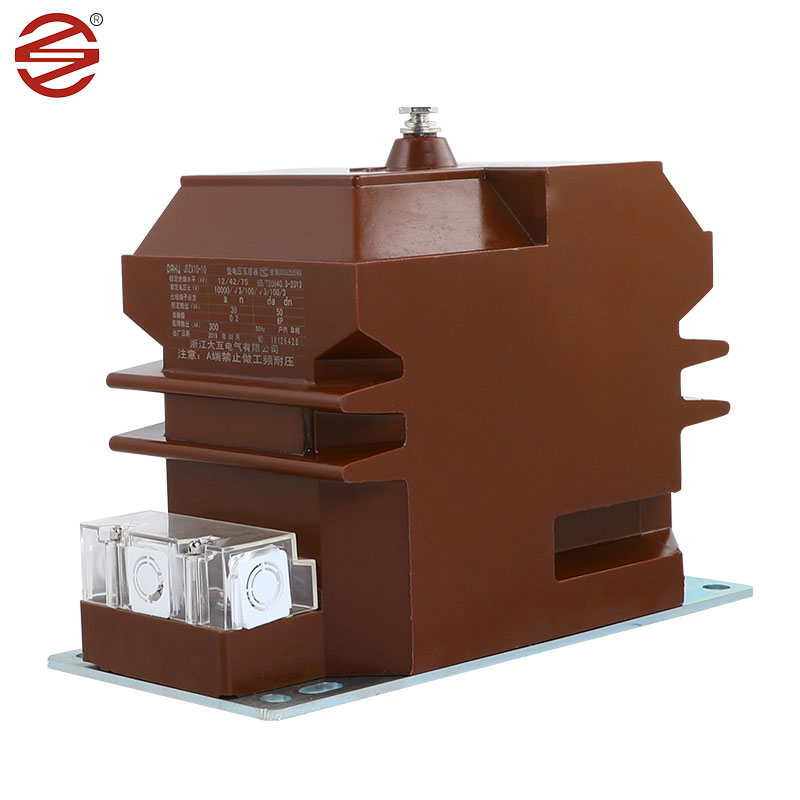

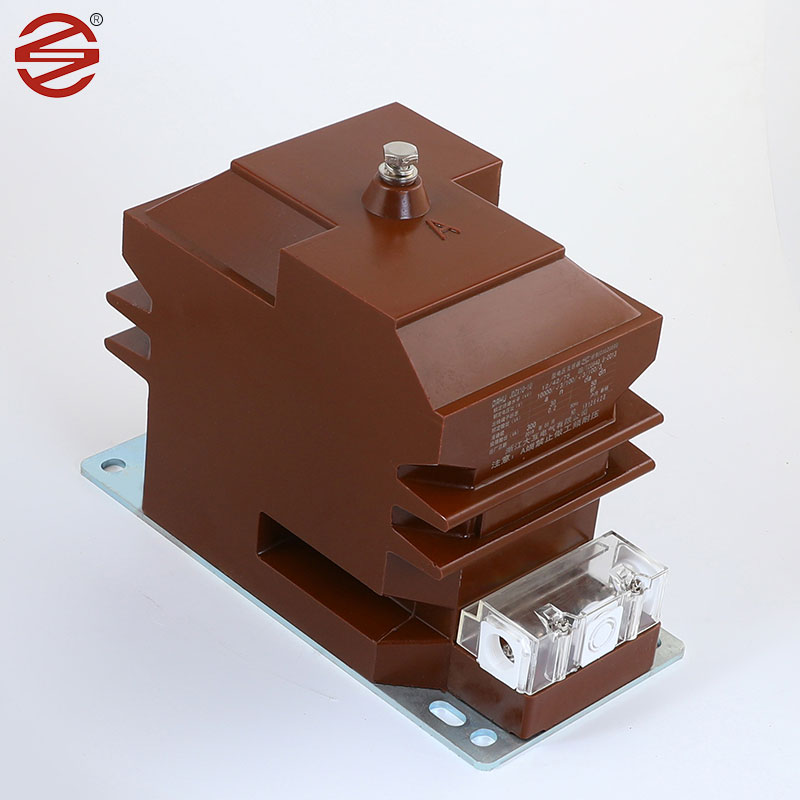

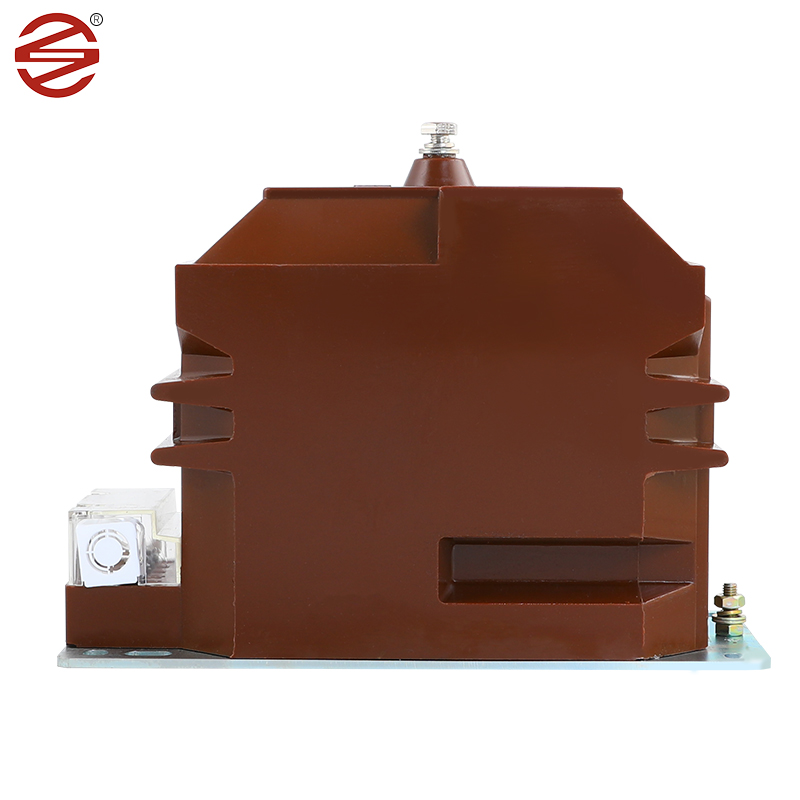

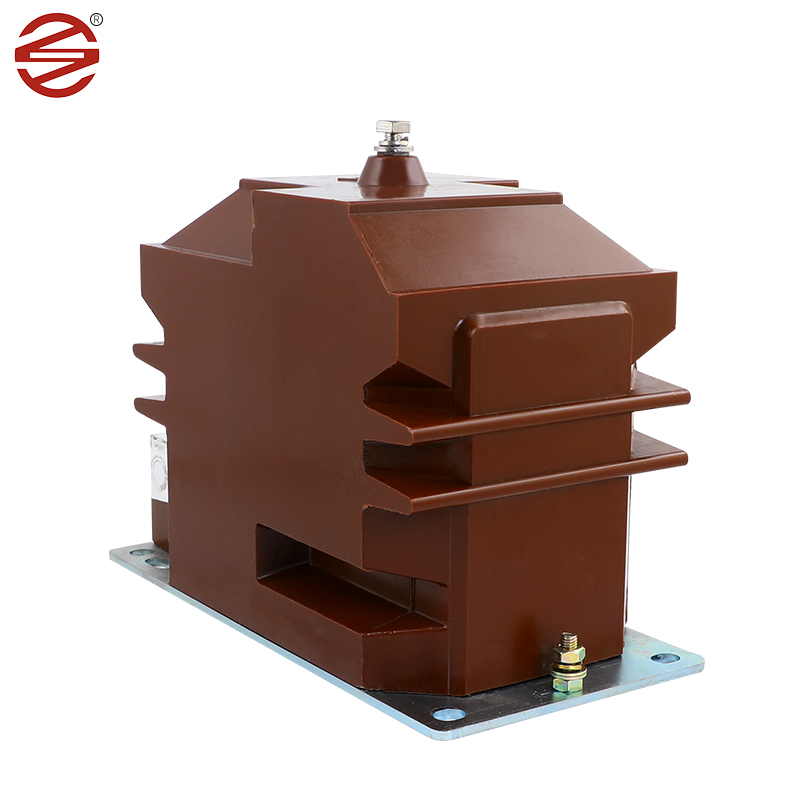

Transformateur de tension intérieure

Le transformateur de tension intérieure fabriqué par Dahu Electric est un composant indispensable dans les armoires d'interrupteur intérieur, servant de squelette pour la mesure du courant, la surveillance de l'énergie électrique et les relais de protection à travers les systèmes à courant alternatif monophasé et triphasé. Sa conception robuste et sa fonctionnalité précise en font un élément essentiel pour assurer la sécurité et l'efficacité des opérations électriques.

envoyer une demande

Description du produit

Feuilles en acier en silicium roulées à froid: le transformateur de tension intérieure utilise généralement des feuilles en acier en silicium roulées à froid comme cœur. Ces matériaux sont roulés à froid et ont d'excellentes propriétés magnétiques, comme une perméabilité élevée et une perte de noyau faible, ce qui les rend idéales pour les transformateurs de courant. En utilisant une feuille d'acier en silicium à froid comme matériau central, le transformateur actuel peut réaliser un transfert d'énergie efficace, améliorant ainsi l'efficacité du système. Par rapport à d'autres matériaux, les feuilles d'acier en silicium roulées à froid ont des boucles d'hystérésis et des pertes magnétisations plus faibles, ce qui signifie moins de déchets d'énergie et une consommation d'énergie plus faible.

Résine époxy: la résine époxy a d'excellentes propriétés diélectriques et une résistance mécanique, est le premier choix de matériau d'isolation de transformateur de tension intérieure. Les moulages époxy fournissent une isolation fiable qui protège les composants internes de la dégradation électrique et des facteurs environnementaux.

Cuivre: Les conducteurs de cuivre sont généralement utilisés pour les enroulements dans le transformateur de tension intérieure. Ces matériaux offrent une conductivité électrique élevée et une durabilité mécanique, permettant une transmission efficace des signaux de courant tout en résumant les contraintes opérationnelles.

Matériel (résine époxy): les transformateurs de tension intérieure utilisent des enclos de résine époxy, qui possède d'excellentes propriétés d'isolation et peut empêcher le passage de courant ou de tension pour un fonctionnement de circuit sûr. Il est également résistant aux températures élevées et à la corrosion, et a de bonnes performances d'étanchéité pour les capacités étanches et anticipées d'humidité. Les transformateurs époxy sont plus légers et plus faciles à installer et à maintenir par rapport aux transformateurs à l'huile.

Spécialisation des produits

Notre placage produit des vis et de la plaque inférieure atteint 8UM / min, ce qui est plus étanche à l'humidité et à l'épreuve de la rouille. Le brillant est meilleur.

1.	Application	Mesure
2.	Installation	Intérieur.
3.	Isolation	Résine coulée
4.	Taper	Induction de tension
5.	Construction	Coulée de résine époxy de type sec
6.	Nombre de phases	Phase Singe (1 set = 3 n °))
7.	Fréquence	50 Hz
8.	Montage monté	Soutien sur la structure de portique montée
9.	Système Tension nominale primaire	11 kV (phase à phase)
10.	Système Tension maximale primaire	12 kV (phase à phase)
11.	Système Earthlings	Effectivement mis à la terre
12.	Isolation de base (impulsion résiste Tension)	75 kV
13.	Fréquence de puissance Tension résistée	28KV
14.	L'extrémité neutre de l'enroulement primaire, pour Connexion directe au sol	Isolé pour résister aux 10 kV test basse fréquence.
15.	Type d'enroulement secondaire	Enroulement unique
16.	Rapport de transformation	11 kV / 3 / 0,11 kV / V3
17.	Distance de fuite	25 mm / kV (minimum)
18.	Charge secondaire nominale	7,5 à 10 VA
19.	Facteur de limite de tension	1.2 continu et 1,5 pendant 30 secondes
20.	Classe de précision	0,2 pour la mesure.
21.	Standard	Conception, fabrication, test, installation et Les performances doivent être conformes aux dernières Éditions de l'IEC 61869-1 et IEC 61869-3.
