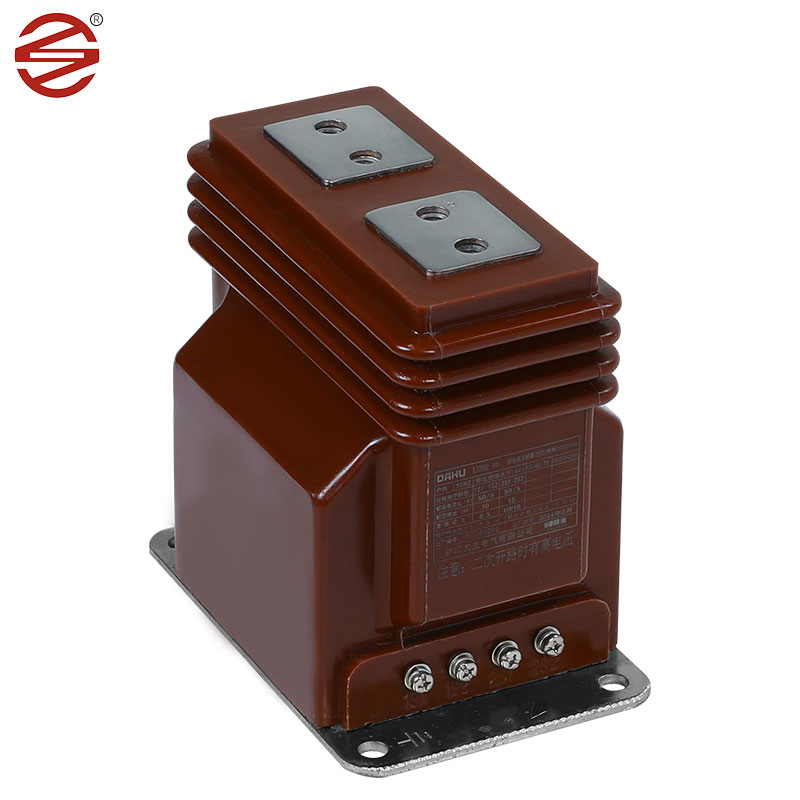

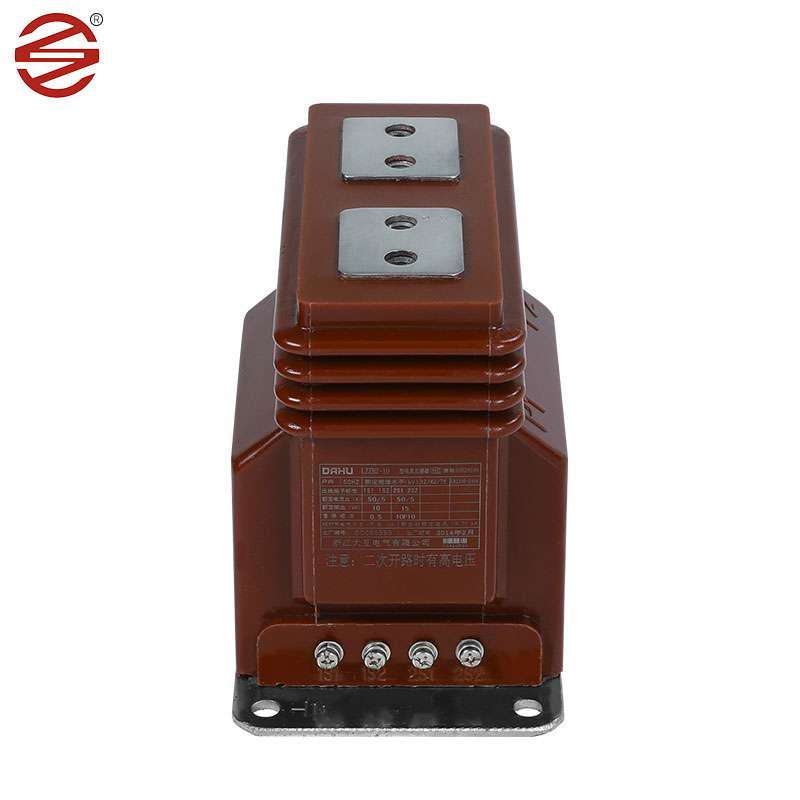

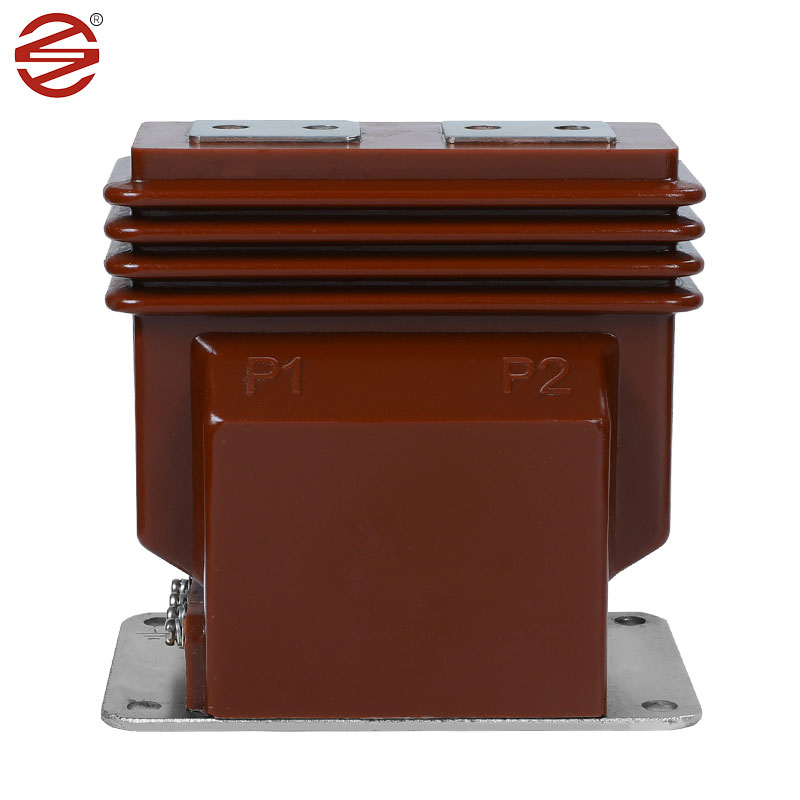

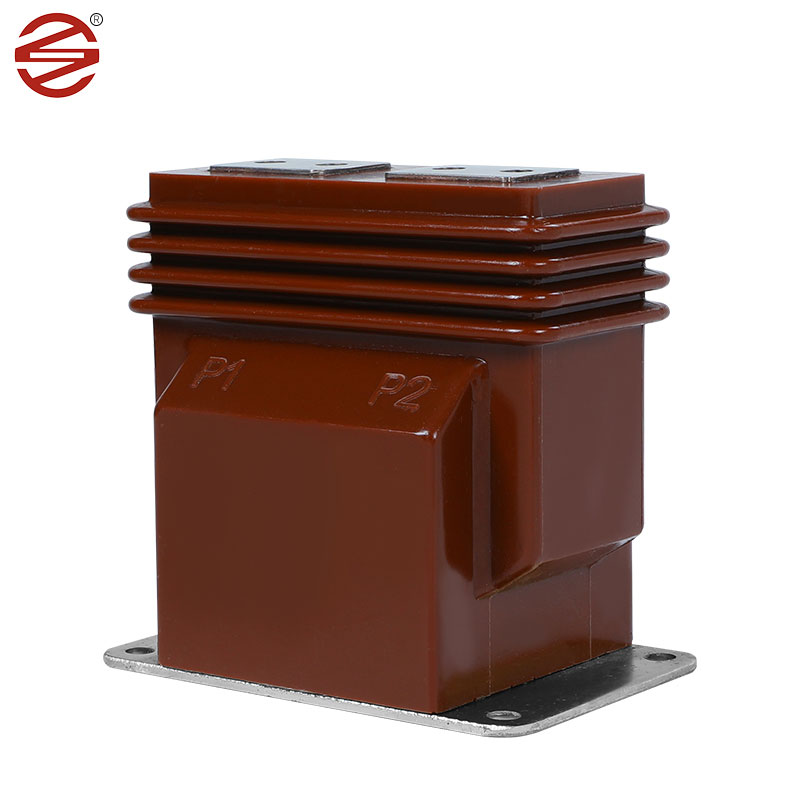

Transformateur de courant électrique 10kv

Le transformateur de courant électrique 10 kv joue un rôle central dans les armoires de commande intérieures, offrant des solutions robustes pour la mesure du courant, la surveillance de l'énergie électrique et le relais de protection dans les systèmes CA monophasés et triphasés. Ces systèmes fonctionnent de manière transparente à des fréquences de 50 Hz ou 60 Hz, répondant à un large éventail de besoins électriques avec des tensions d'équipement atteignant jusqu'à 12 kV.

envoyer une demande

Description du produit

Tôles d'acier au silicium laminées à froid : les transformateurs de courant 10 kV utilisent généralement des tôles d'acier au silicium laminées à froid pour leur noyau. Ces matériaux possèdent d'excellentes propriétés magnétiques, telles qu'une perméabilité élevée et une faible perte de noyau, garantissant un transfert d'énergie efficace et une dissipation de puissance minimale.

Résine époxy : La résine époxy est un matériau isolant préféré pour les transformateurs de courant 10 kV en raison de ses propriétés diélectriques supérieures et de sa résistance mécanique. Le moulage en résine époxy fournit une isolation fiable, protégeant les composants internes des pannes électriques et des facteurs environnementaux.

Cuivre : Les conducteurs en cuivre sont généralement utilisés pour les enroulements des transformateurs de courant 10 kV. Ces matériaux offrent une conductivité électrique et une durabilité mécanique élevées, permettant une transmission efficace des signaux de courant tout en résistant aux contraintes opérationnelles.

Matériau (résine époxy) : les transformateurs de courant 10 kV sont logés dans des boîtiers en résine époxy. La résine époxy a d'excellentes propriétés d'isolation, peut empêcher efficacement le croisement de courant ou de tension, pour garantir le fonctionnement sûr du circuit. Elle a une résistance à haute température et peut s'adapter aux exigences de travail dans un environnement à haute température.

Il a une bonne résistance à la corrosion, peut résister à l'érosion de certaines substances chimiques et prolonger la durée de vie du transformateur. Il a de bonnes performances d'étanchéité, de sorte que le transformateur époxy a généralement de bonnes performances d'étanchéité et de résistance à l'humidité et convient pour une utilisation dans des conditions humides. environnements.Par rapport aux transformateurs immergés dans l’huile traditionnels, les transformateurs époxy ont généralement un poids plus léger et sont faciles à installer et à entretenir.

Paramètre du transformateur de courant électrique 10kv

1.	Application	Mesure
2.	Installation	Intérieur.
3.	Construction	Moulage en résine époxy de type sec
4.	Isolation	Résine coulée
5.	Nombre de phases	Célibataire
6.	Fréquence nominale	50Hz
7.	Tension nominale primaire du système	50Hz
7.	Tension nominale primaire du système	11 kV Phase à Phase
8.	Tension maximale du système	12kV phase à phase
9.	Mise à la terre du système	Effectivement mis à la terre
10.	Niveau d'isolation de base (1,2/50 μ sec.)	75 kilovolts
11.	Tension de tenue à la fréquence industrielle (1 min.50 Hz).	28 kilovolts
12. 13.	Rapport: Alimentation 11kV Primaire	10-20/5A Enroulement unique
14.	Secondaire	Enroulement unique
15.	Classe de précision	0,2/0,2S pour la mesure
16.	Fardeau: a) pour la mesure	7,5-10 VA
17.	Courant nominal de courte durée	Minimum 10 kA pendant 1 sec.
18.	Courant nominal étendu	120 % du courant nominal
19.	Surintensité nominale	<10A
20.	Distance d'isolement	25 mm/KV (minimum)
21.	Standard	Conception, fabrication, tests, installation et les performances doivent être conformes à les dernières éditions de la CEI 61869-1 et de la CEI 61869-2.
