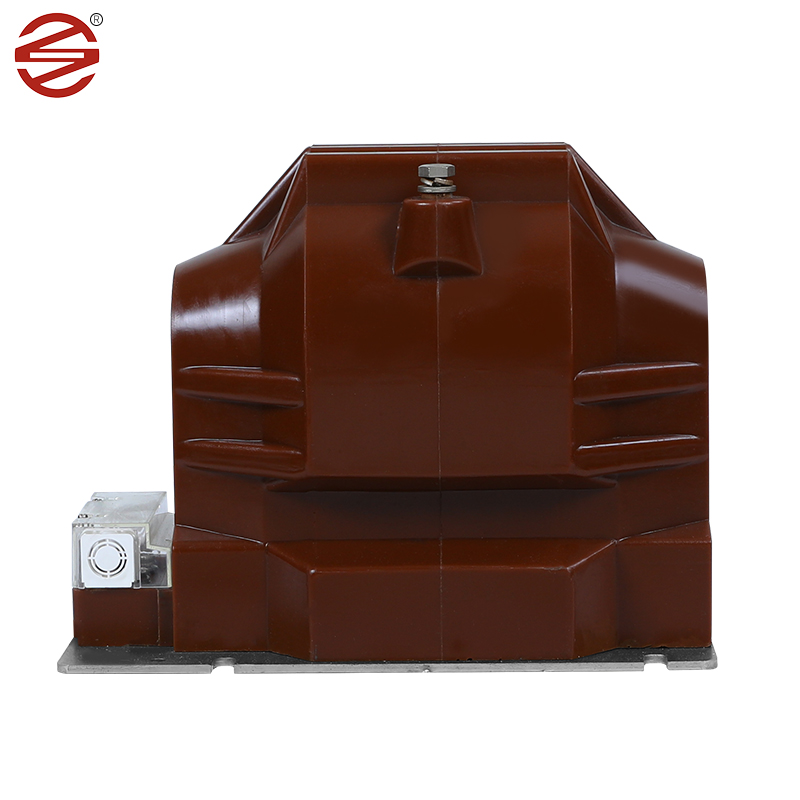

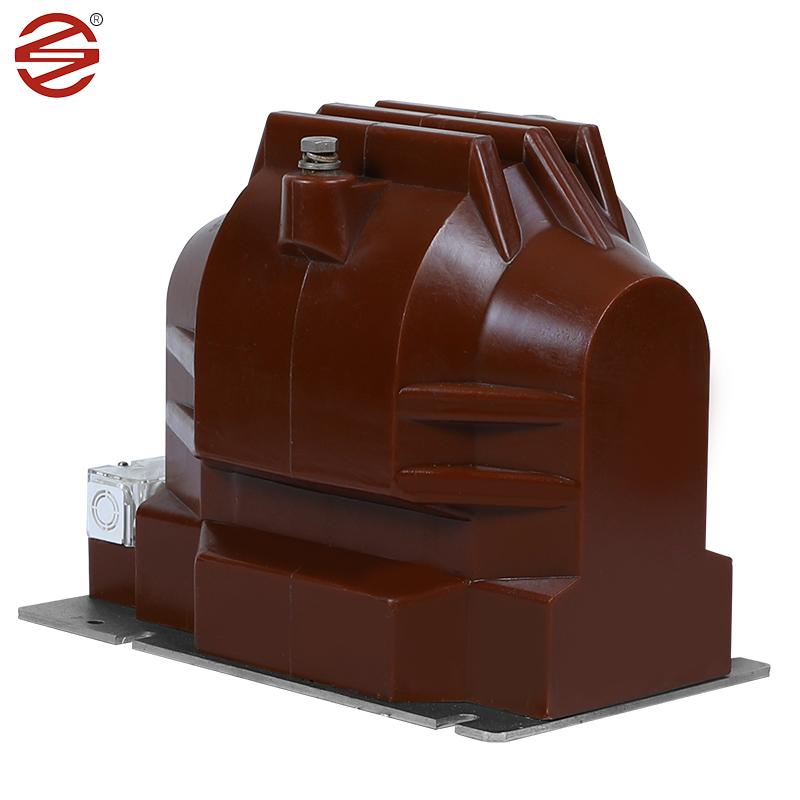

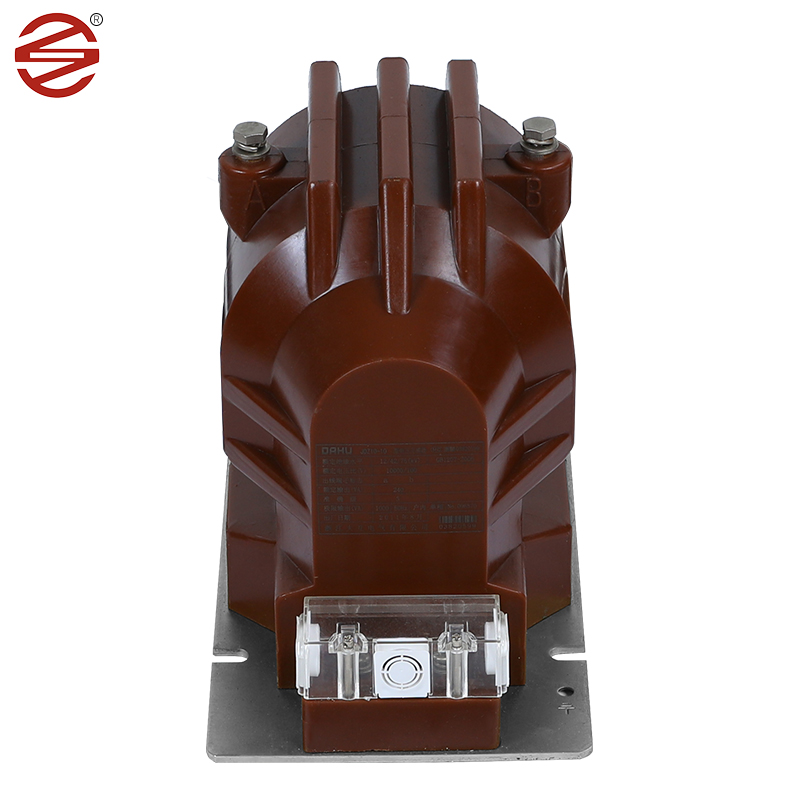

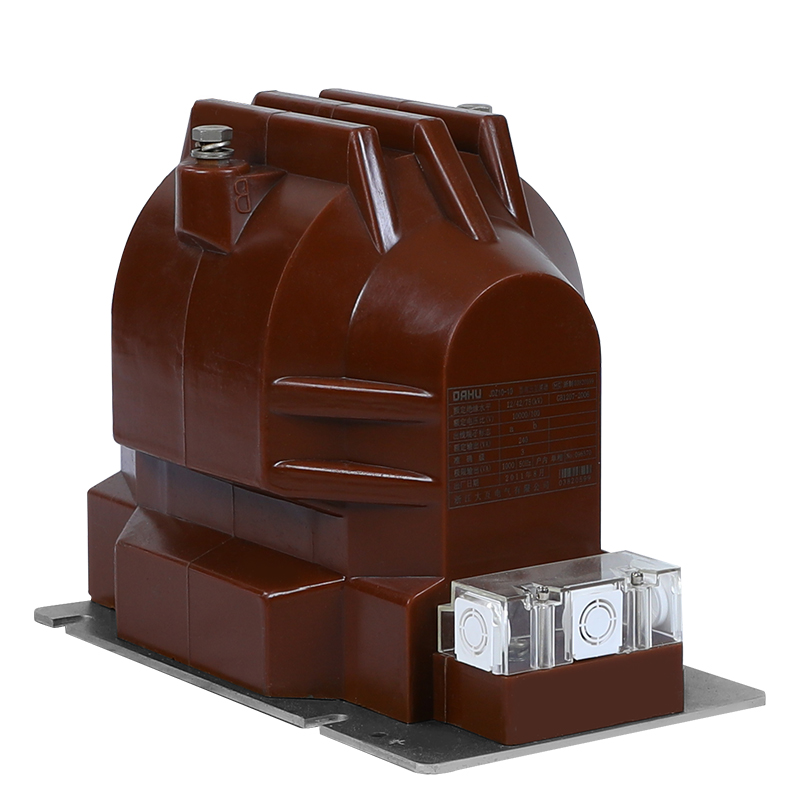

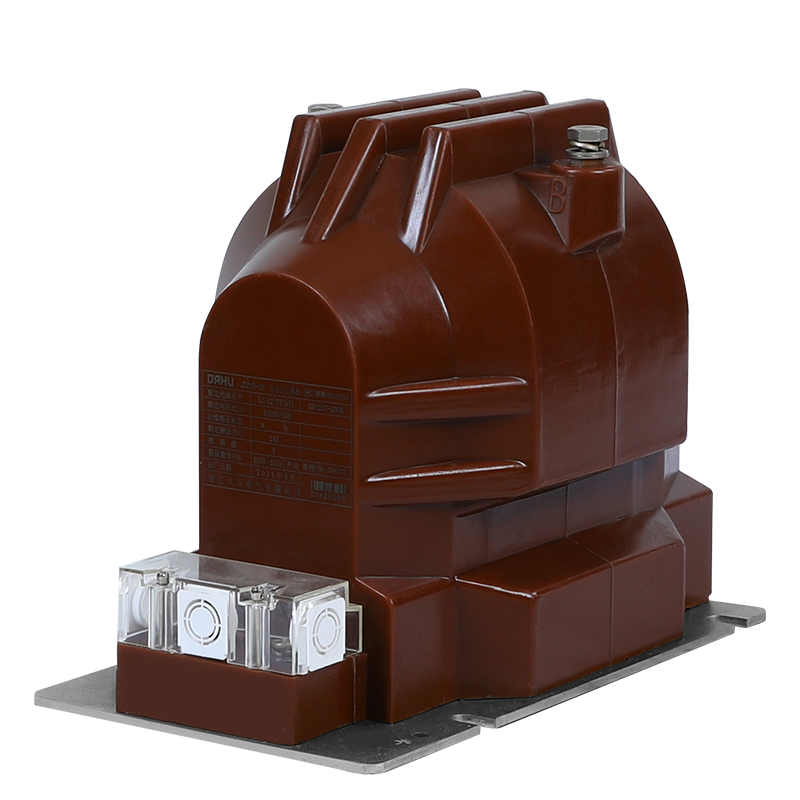

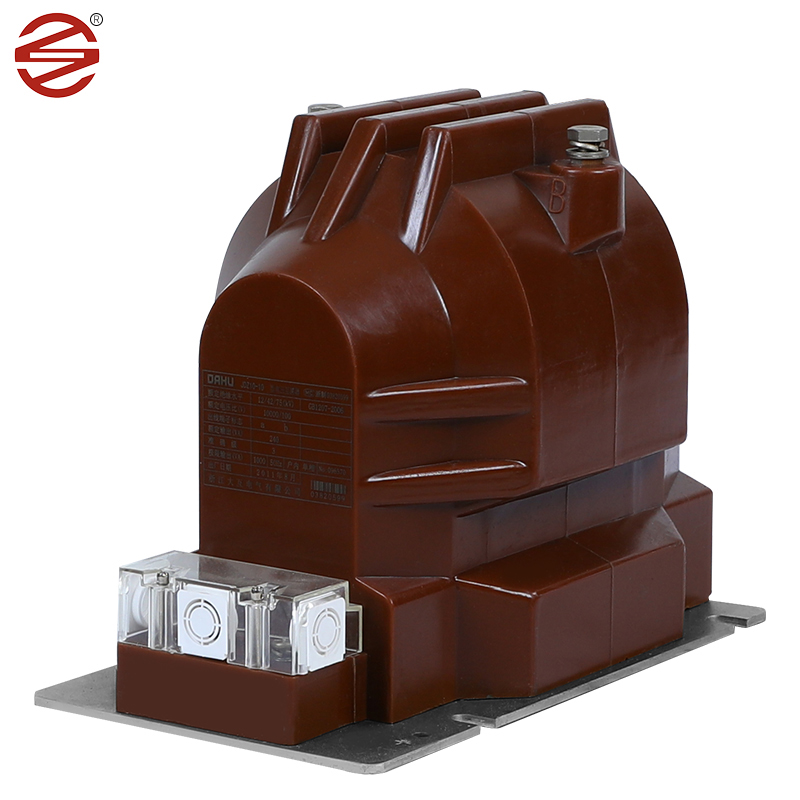

Transformateur de tension 11kv

Le transformateur de tension 11 kV produit par DAHU Electric est un appareil qui joue un rôle clé dans les appareillages intérieurs, fournissant une solution puissante pour la mesure du courant, la surveillance de l'énergie électrique et les relais de protection dans les systèmes CA monophasés et triphasés. Ces systèmes fonctionnent de manière transparente à 50 Hz ou 60 Hz, répondant à un large éventail d'exigences électriques pour des tensions d'équipement jusqu'à 12 kV. La conception et la fonctionnalité du transformateur de tension 11 kV en font une partie intégrante du système électrique. Il est capable de mesurer avec précision le courant, de surveiller la consommation d’énergie électrique et de fournir une protection en cas de panne du système électrique. En utilisant un transformateur de tension de 11 kV, les utilisateurs peuvent surveiller l'état de fonctionnement du système électrique en temps réel et prendre les mesures nécessaires à temps pour garantir le fonctionnement sûr et stable du système.

envoyer une demande

Description du produit

Tôles d'acier au silicium laminées à froid : le transformateur de tension de 11 kV utilise généralement des tôles d'acier au silicium laminées à froid comme noyau. Ces matériaux sont laminés à froid et possèdent d'excellentes propriétés magnétiques, telles qu'une perméabilité élevée et une faible perte dans le noyau, ce qui les rend idéaux pour les transformateurs de courant. En utilisant une tôle d'acier au silicium laminée à froid comme matériau de base, le transformateur de courant peut réaliser un transfert d'énergie efficace, améliorant ainsi l'efficacité du système. Par rapport à d'autres matériaux, les tôles d'acier au silicium laminées à froid présentent des boucles d'hystérésis et des pertes de magnétisation plus faibles, ce qui signifie moins de gaspillage d'énergie et une consommation d'énergie inférieure.

Résine époxy : La résine époxy a d'excellentes propriétés diélectriques et une excellente résistance mécanique, est le premier choix de matériau d'isolation pour transformateur de tension 11 kV. Les moulages époxy fournissent une isolation fiable qui protège les composants internes des pannes électriques et des facteurs environnementaux.

Cuivre : Les conducteurs en cuivre sont généralement utilisés pour les enroulements d'un transformateur de tension de 11 kV. Ces matériaux offrent une conductivité électrique et une durabilité mécanique élevées, permettant une transmission efficace des signaux de courant tout en résistant aux contraintes opérationnelles.

Matériau (résine époxy) : le transformateur de tension 11 kV utilise des boîtiers en résine époxy, qui possède d'excellentes propriétés d'isolation et peut empêcher le croisement de courant ou de tension pour un fonctionnement sûr du circuit. Il résiste également aux températures élevées et à la corrosion, et présente de bonnes performances d'étanchéité pour des capacités d'étanchéité et de résistance à l'humidité. Les transformateurs époxy sont plus légers et plus faciles à installer et à entretenir que les transformateurs immergés dans l'huile.

Supériorité du produit

Notre placage de vis et de plaque inférieure atteint 8 um/min, ce qui est plus résistant à l'humidité et à la rouille. Le brillant est meilleur.

1.	Application	Mesure
2.	Installation	Intérieur.
3.	Isolation	Résine coulée
4.	Taper	Tension d'induction
5.	Construction	Moulage en résine époxy de type sec
6.	Nombre de phases	Monophasé (1 jeu = 3 numéros)
7.	Fréquence	50 Hz
8.	Montage Monté	Support sur structure de portique montée
9.	Tension nominale primaire du système	11 kV (phase à phase)
10.	Tension maximale primaire du système	12 kV (phase à phase)
11.	Système Terriens	Effectivement mis à la terre
12.	Isolation de base (résistance aux chocs Tension)	75 kV
13.	Tension de tenue à la fréquence d'alimentation	28 kV
14.	L'extrémité neutre de l'enroulement primaire, pour connexion directe à la terre	Isolé pour résister aux 10 kV test basse fréquence.
15.	Type d'enroulement secondaire	Enroulement unique
16.	Taux de transformation	11 kV//3/0,11 kV/3
17.	Distance d'isolement	25 mm/kV (minimum)
18.	Fardeau secondaire coté	7,5 à 10 VA
19.	Facteur limite de tension	1,2 en continu et 1,5 pendant 30 secondes
20.	Classe de précision	0,2 pour le comptage.
21.	Standard	Conception, fabrication, tests, installation et Les performances doivent être conformes aux dernières éditions de la CEI 61869-1 et de la CEI 61869-3.
