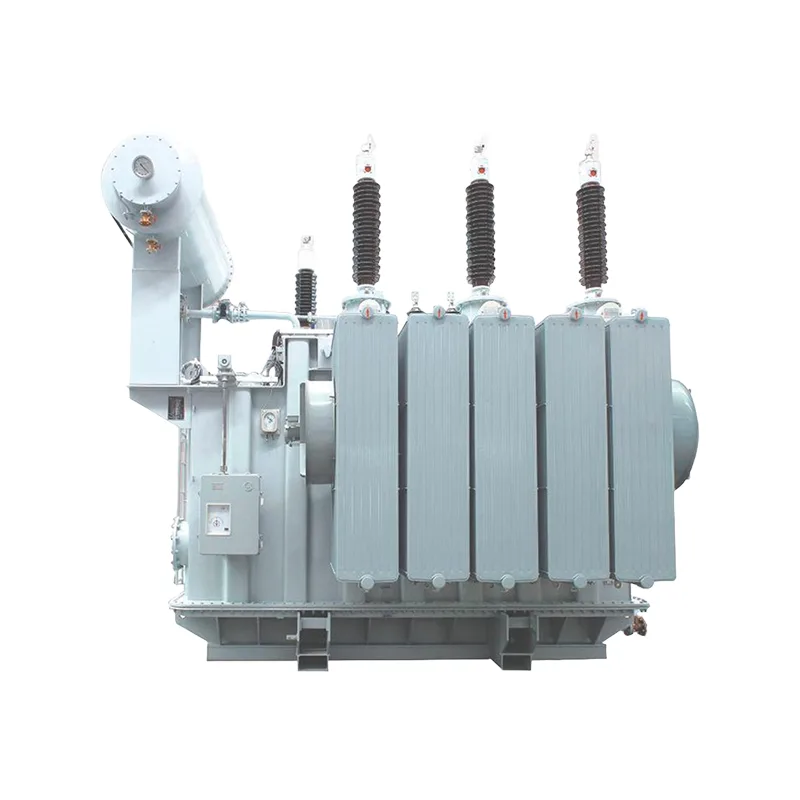

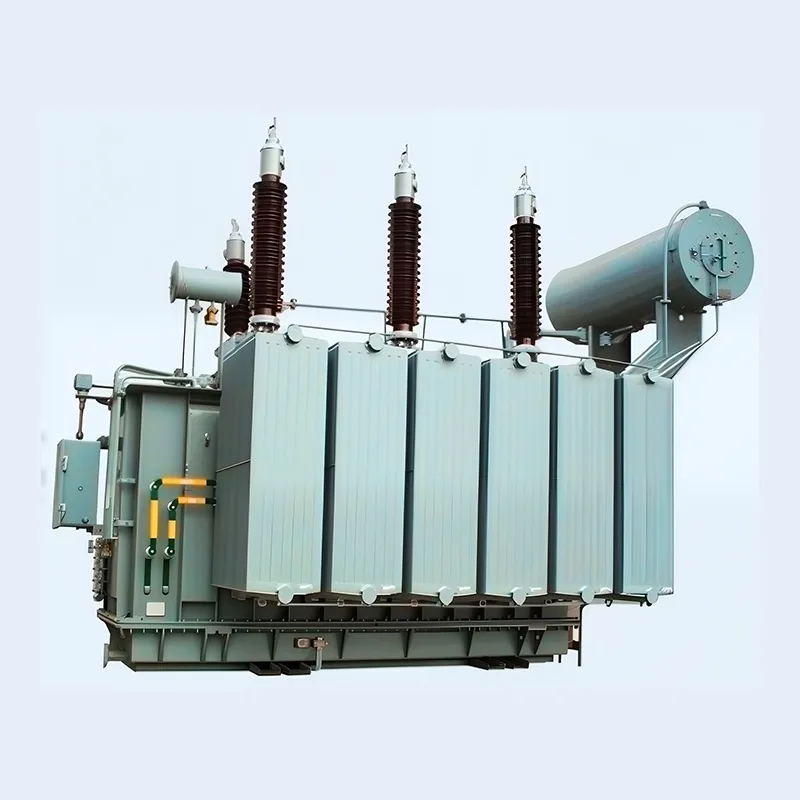

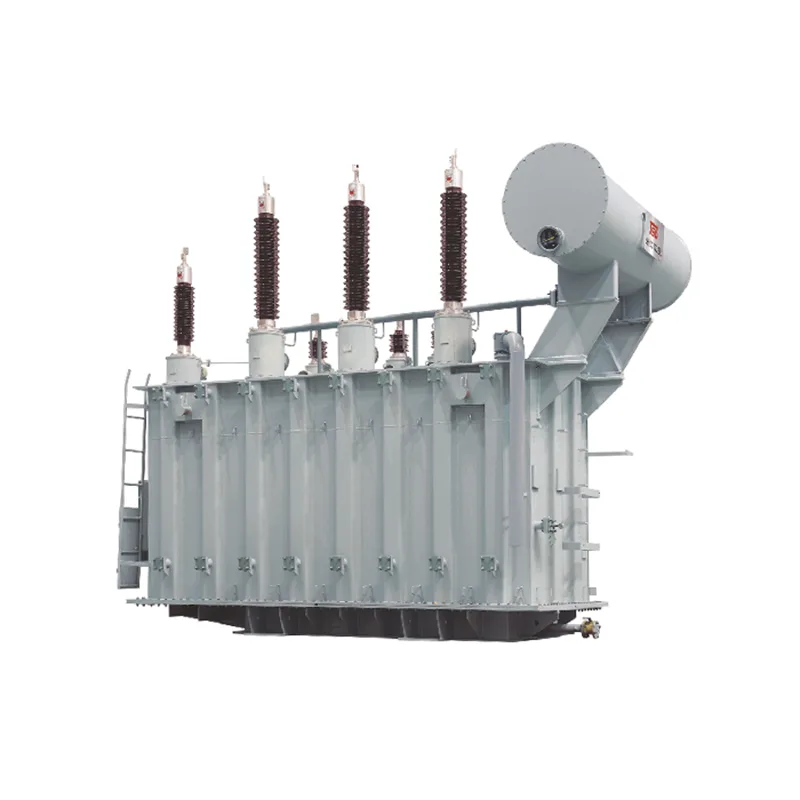

Transformateur de puissance immergé dans l'huile 110KV

Dahu Electric est un fabricant et fournisseur professionnel de transformateurs de puissance immergés dans l'huile 110KV en Chine. Ce produit est très stable, rentable et fiable en termes de performances, et convient aux centrales électriques, aux sous-stations ainsi qu'aux grandes entreprises industrielles, minières et pétrochimiques.

envoyer une demande

Description du produit

Détails du produit

1. Transformateur haute pression, utilisez le logiciel d'analyse japonais Toshiba et les procédures de calcul et de validation uniques de notre société. Afin de garantir les performances du produit, nous concevons et testons le noyau du transformateur de puissance immergé dans l'huile 110KV, la bobine, le corps de la machine, le fil de connexion, le réservoir d'huile et d'autres parties de la machine.

2. Notre produit SSZ11-40000/110 a passé avec succès la capacité portante en court-circuit et tous les tests de type de routine du Centre national de surveillance et d'inspection de la qualité des transformateurs.

3. Ce produit présente les caractéristiques de stabilité, d'économie, de fiabilité et de protection de l'environnement, et convient aux centrales électriques, aux sous-stations et aux grandes entreprises industrielles, minières et pétrochimiques.

Avantages du produit

1. Une structure entièrement scellée et isolée peut garantir la sécurité de la personne.

2. Économique et efficace pour réduire la perte de réseau et les coûts d'exploitation.

Le transformateur de puissance immergé dans l'huile 3, 110KV est non seulement utilisé pour le réseau en anneau mais également pour les terminaux.

4. Faible perte, faible bruit, performances supérieures.

5. Basse température, capacité de surcharge.

6. Le transformateur adopte une structure spéciale et ses avantages exceptionnels sont de haute qualité.

Paramètre technique

Transformateur à deux enroulements 6300kVA~120000kVA avec NVTC

Capacité nominale (kVA)	Tension nominale et plage de prises			Vecteur groupe	Non-loa mauvais courant (%)	Tension d'impédance (%)	Pertes à vide (kW)	Sur les pertes de charge (kW)
Capacité nominale (kVA)	Haut vokage	Plage de taraudage	Basse tension	Vecteur groupe	Non-loa mauvais courant (%)	Tension d'impédance (%)	Pertes à vide (kW)	Sur les pertes de charge (kW)
6300	110 121	*2x2,5%	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

Transformateur à trois enroulements 6300kVA~100000kVA avec NVTC

Noté capacité (kVA)	Tension nominale et plage de prises			Vecteur grOA	Sans Londres curette (%)	Tension d'impédance (%)		Sans charge pertes (kW)	En charge pertes (kW)
Noté capacité (kVA)	Haute tension	Moyenne tension	Basse tension	Vecteur grOA	Sans Londres curette (%)	Intensifier	Démissionner	Sans charge pertes (kW)	En charge pertes (kW)
6300	110=2* 2,5 %,121 *2x2,5%	35,38,5	6.3,6.6, 10.5,11	YNyn0d11	0.82	HT-MT : 17,5-18,5 HT-BT : 10,5 VM ~ BT : 6,5	HT-MT : 10,5 HT-BT : 17,5-18,5 VM-BT : 6,5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

Transformateur à deux enroulements 6300kVA ~ 100000kVA avec OLTC

Noté capacité (kVA)	Tension nominale et plage de taraudage			Vecteur groupe	Pas de route actuel (%)	Vote d'impédance (%)	Aucune perte (kW)		Sur les pertes de charge (kW)
	Hautveitage	Plage de taraudage	Basse tension0
6300	110	*8x 1,25%	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

Transformateur à trois enroulements 6300kVA ~ 100000kVA avec OLTC

Noté capacité (kVA)	Tension nominale et plage de prises			Vecteur groupe	Sans charge actuel (%)	Tension d'impédance (%)	Sans charge pertes (kW)	En charge pertes (kW)
Noté capacité (kVA)	Highvcitage	Tension moyenne	Faible tension	Vecteur groupe	Sans charge actuel (%)	Tension d'impédance (%)	Sans charge pertes (kW)	En charge pertes (kW)
6300	110 ± 8x 12,5%	35,37.38.5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HT-MT : 10,5 HT-BT : 17,5 ~ 18,5 VM-BT : 6,5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
