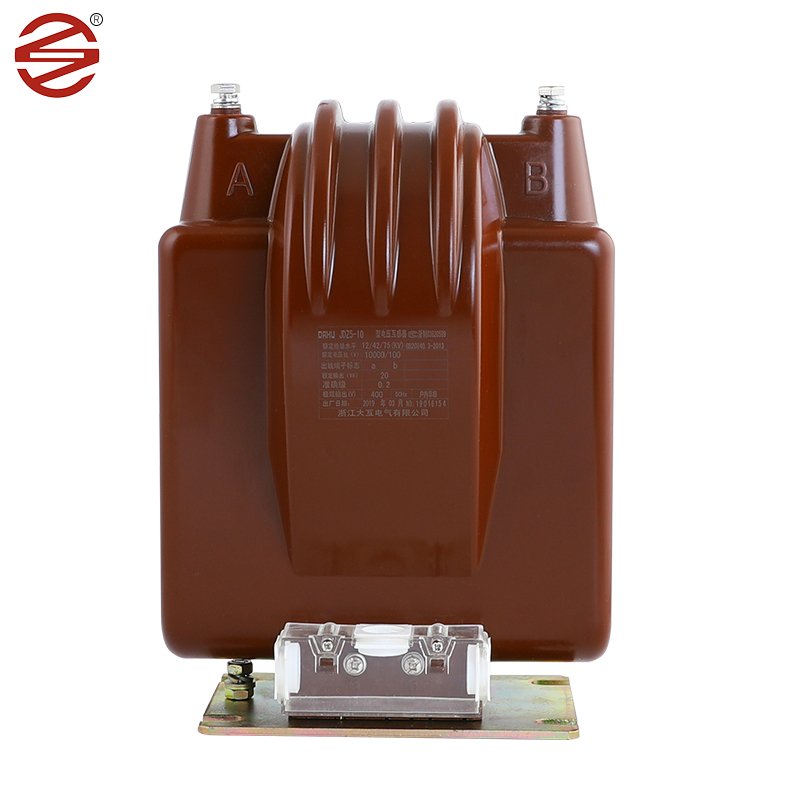

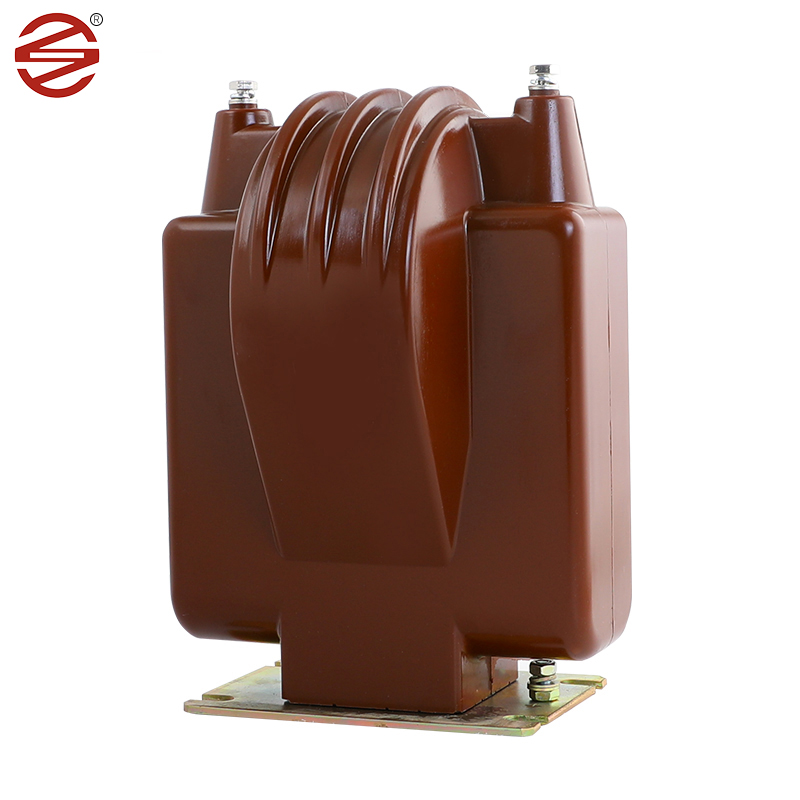

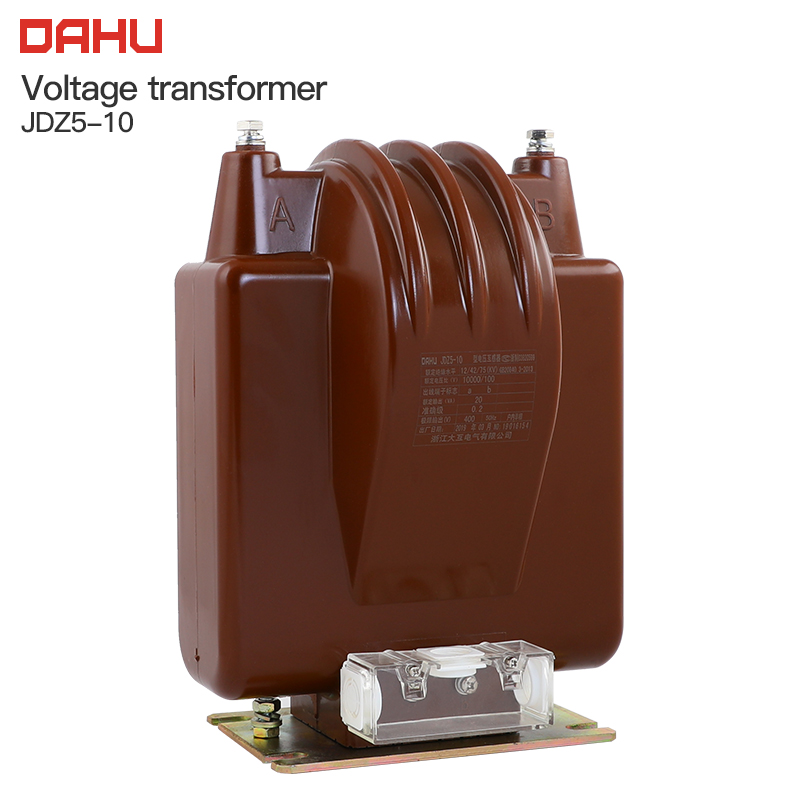

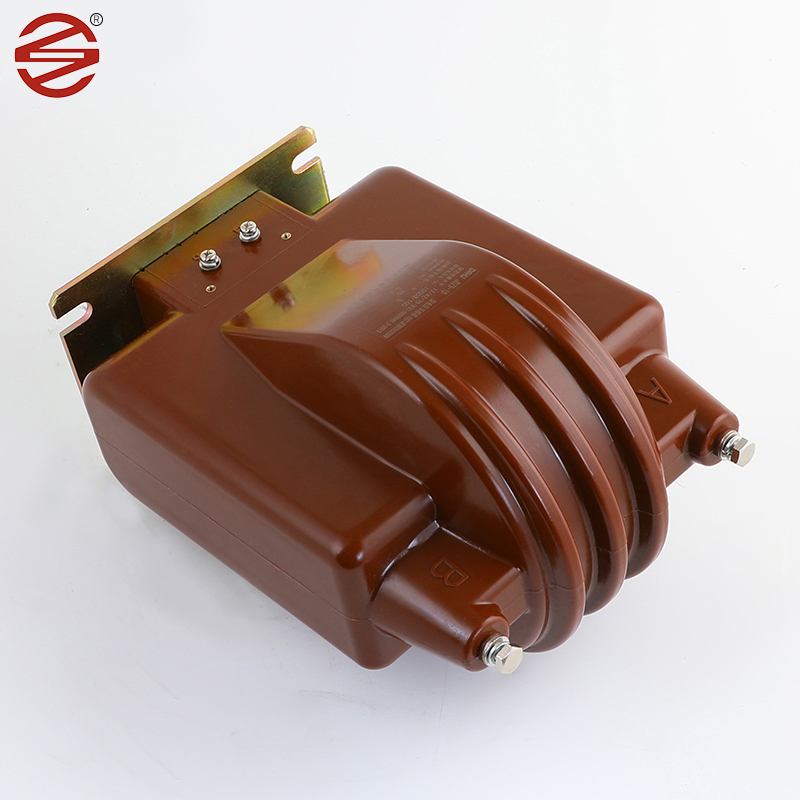

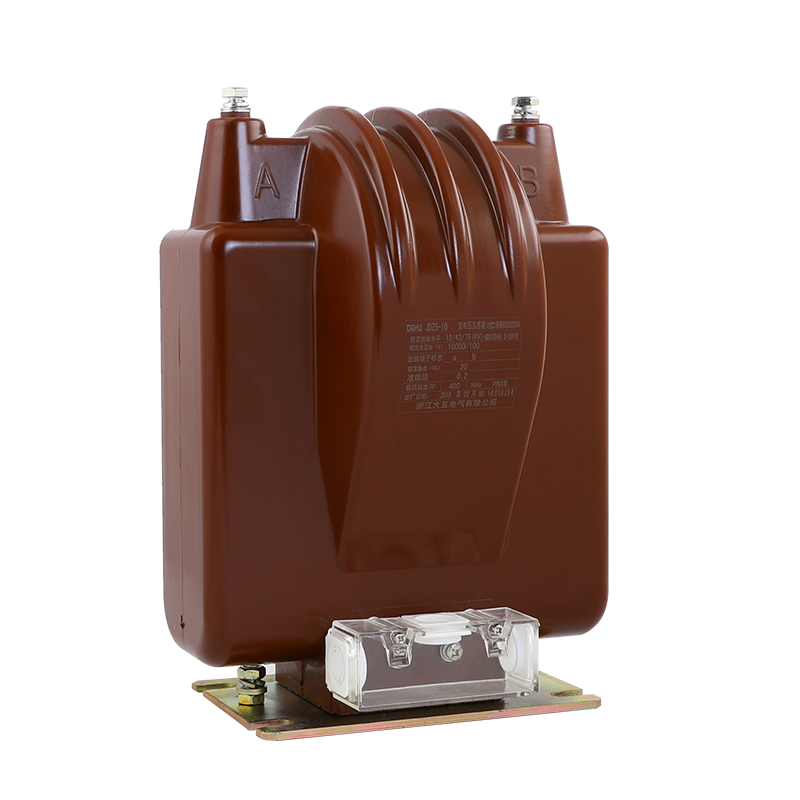

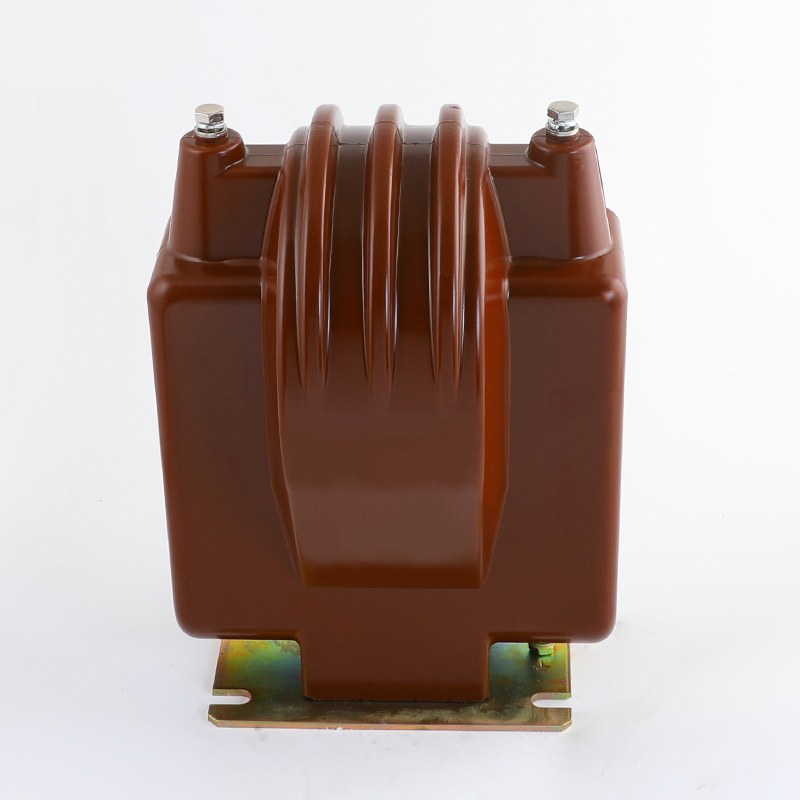

11 kv pt

Le PT de 11 kV fabriqué par Dahu Electric est un composant indispensable dans l'armoire d'interrupteur intérieur et est l'épine dorsale de la mesure de la tension, de la surveillance de l'alimentation et des relais de protection dans les systèmes AC monophasés et triphasés. Sa conception robuste et sa fonctionnalité précise en font un élément essentiel pour assurer la sécurité et l'efficacité des opérations électriques.

envoyer une demande

Description du produit

Feuilles en acier en silicium à froid: utilisé comme matériau de base dans le pt 11KV. Ces feuilles sont roulées à froid et possèdent des propriétés magnétiques exceptionnelles, y compris une perméabilité élevée et une faible perte de noyau. Ces propriétés les rendent bien adaptées aux transformateurs de tension.

En utilisant des feuilles d'acier en silicium à froid comme matériau de base, le transformateur de tension peut réaliser un transfert d'énergie efficace, améliorant ainsi l'efficacité globale du système. Par rapport aux matériaux alternatifs, les feuilles d'acier en silicium roulées à froid présentent des boucles d'hystérésis et des pertes magnétisations plus faibles, entraînant une réduction des déchets d'énergie et une consommation d'énergie plus faible.

Résine époxy: la résine époxy a d'excellentes propriétés diélectriques et une résistance mécanique, est le premier choix de matériau d'isolation PT 11KV. Les moulages époxy fournissent une isolation fiable qui protège les composants internes de la dégradation électrique et des facteurs environnementaux.

Cuivre: Les conducteurs de cuivre sont généralement utilisés pour les enroulements en PT de 11 kV. Ces matériaux offrent une conductivité électrique élevée et une durabilité mécanique, permettant une transmission efficace des signaux de tension tout en résumant les contraintes opérationnelles.

Matériel (résine époxy): 11 kV pt Utiliser des enclos de résine époxy, qui possède d'excellentes propriétés d'isolation et peut empêcher le passage de courant ou de tension pour le fonctionnement du circuit sûr. Il est également résistant aux températures élevées et à la corrosion, et a de bonnes performances d'étanchéité pour les capacités étanches et anticipées d'humidité. Les transformateurs époxy sont plus légers et plus faciles à installer et à maintenir par rapport aux transformateurs à l'huile.

11 kV PT Supérilité

Notre placage produit des vis et de la plaque inférieure atteint 8UM / min, ce qui est plus étanche à l'humidité et à l'épreuve de la rouille. Le brillant est meilleur.

1.	Application	Mesure
2.	Installation	Intérieur.
3.	Isolation	Résine coulée
4.	Taper	Induction de tension
5.	Construction	Coulée de résine époxy de type sec
6.	Nombre de phases	Phase Singe (1 set = 3 n °))
7.	Fréquence	50 Hz
8.	Montage monté	Soutien sur la structure de portique montée
9.	Système Tension nominale primaire	11 kV (phase à phase)
10.	Système Tension maximale primaire	12 kV (phase à phase)
11.	Système Earthlings	Effectivement mis à la terre
12.	Isolation de base (impulsion résiste Tension)	75 kV
13.	Fréquence de puissance Tension résistée	28 kv
14.	L'extrémité neutre de l'enroulement primaire, pour Connexion directe au sol	Isolé pour résister aux 10 kV test basse fréquence.
15.	Type d'enroulement secondaire	Enroulement unique
16.	Rapport de transformation	11 kV // 3 / 0,11 kV / 3
17.	Distance de fuite	25 mm / kV (minimum)
18.	Charge secondaire nominale	7,5 à 10 VA
19.	Facteur de limite de tension	1.2 continu et 1,5 pendant 30 secondes
20.	Classe de précision	0,2 pour la mesure.
21.	Standard	Conception, fabrication, test, installation et Les performances doivent être conformes aux dernières Éditions de l'IEC 61869-1 et IEC 61869-3.
