Description du produit

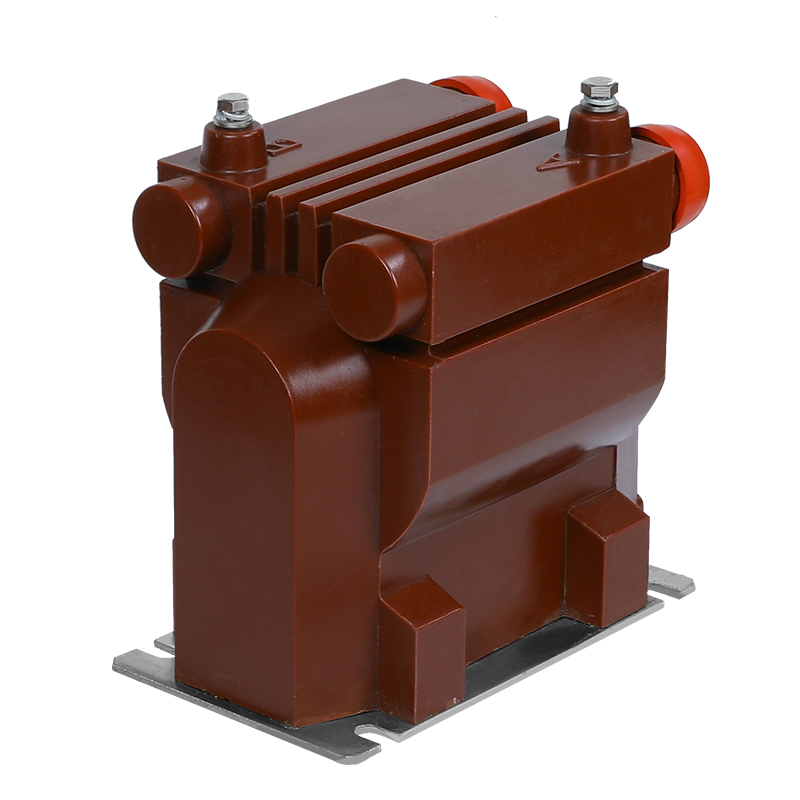

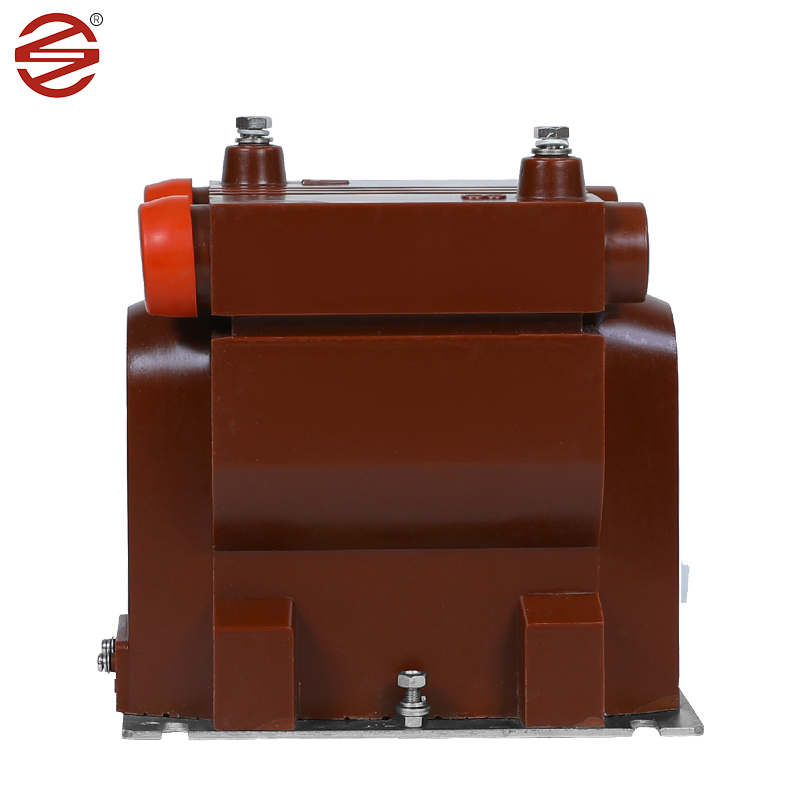

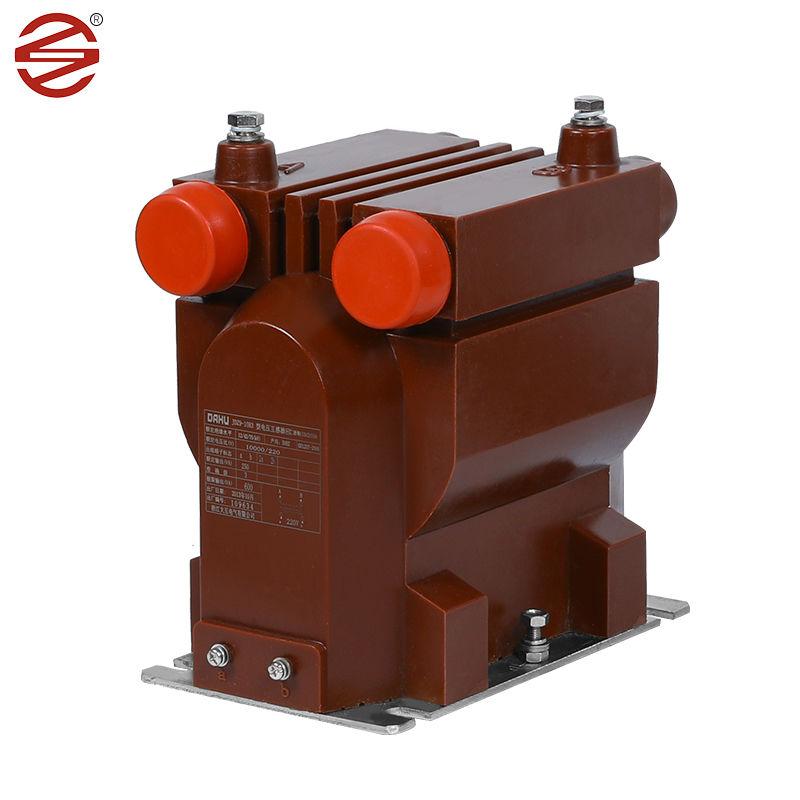

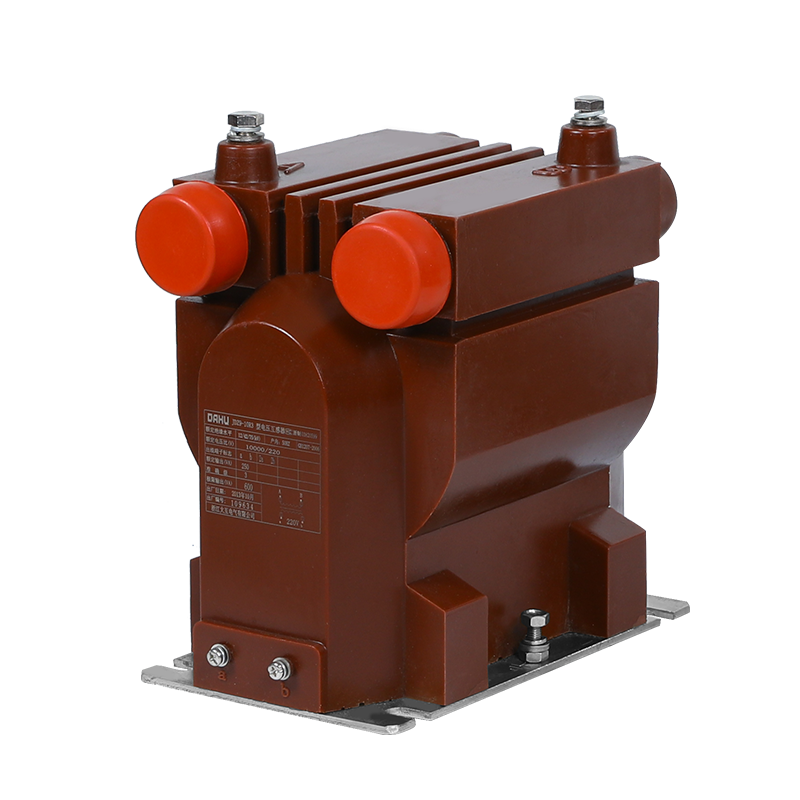

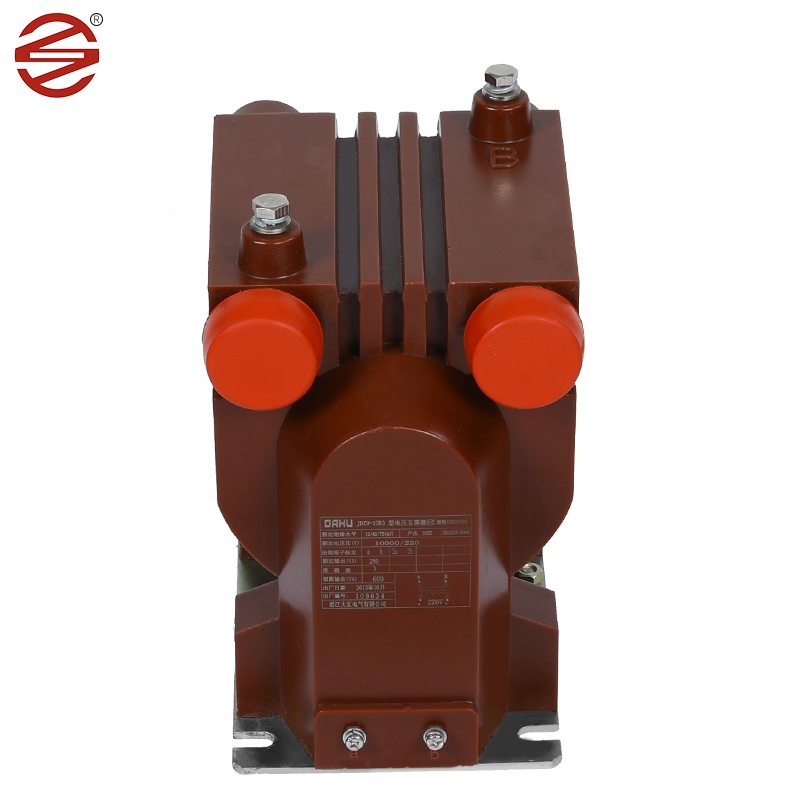

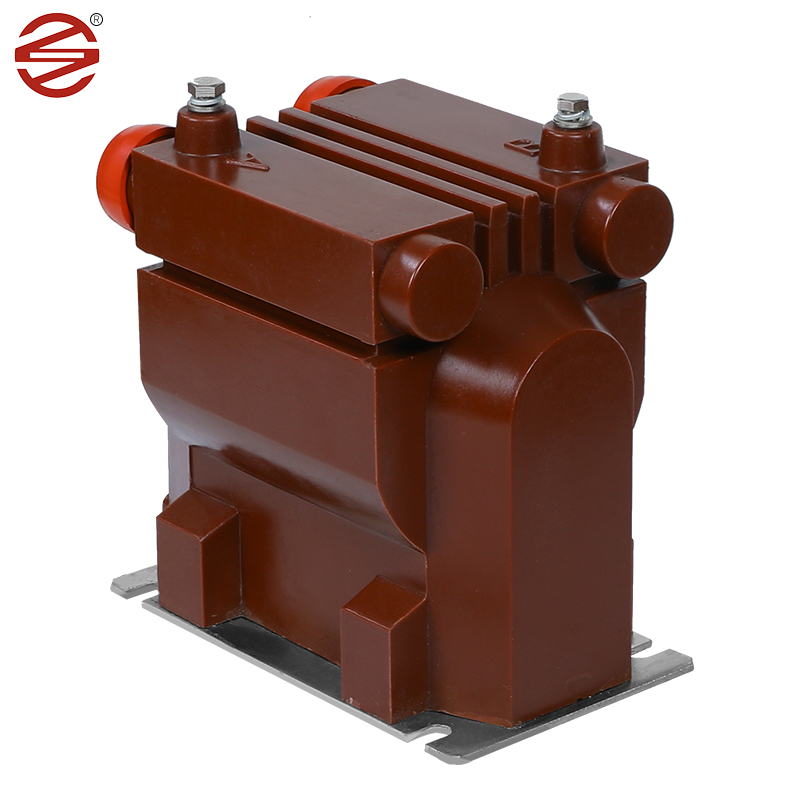

Le PT 10KV fabriqué par Dahu Electric est un composant essentiel dans les armoires de commutation intérieure, jouant un rôle crucial dans les systèmes électriques modernes. Il mesure non seulement la tension, mais effectue également des tâches importantes telles que la surveillance de l'énergie électrique et garantissant le fonctionnement en douceur des relais de protection dans les systèmes de CA monophasés et triphasés.

En plus de ses capacités fonctionnelles, le 10 kv PT de Dahu Electric est connu pour son engagement envers la qualité et l'innovation. Il intègre des fonctionnalités avancées, subit des tests rigoureux et se conforme aux normes de l'industrie, garantissant des performances fiables.

Introduction du produit

Feuille en acier en silicium à froid: 10 kV PT utilise souvent une feuille d'acier en silicium roulé à froid comme cœur en raison de ses excellentes propriétés magnétiques. Ces matériaux présentent une perméabilité élevée et une faible perte de noyau, ce qui les rend idéales pour un transfert d'énergie efficace. Ils ont des boucles d'hystérésis et des pertes magnétisations plus faibles par rapport à d'autres options, entraînant moins de déchets d'énergie et une consommation d'énergie plus faible.

Résine époxy: la résine époxy a d'excellentes propriétés diélectriques et une résistance mécanique, est le premier choix de matériau d'isolation de 10 kV PT. Les moulages époxy fournissent une isolation fiable qui protège les composants internes de la dégradation électrique et des facteurs environnementaux.

Cuivre: Les conducteurs de cuivre sont généralement utilisés pour les enroulements dans 10 kV PT. Ces matériaux offrent une conductivité électrique élevée et une durabilité mécanique, permettant une transmission efficace des signaux de courant tout en résumant les contraintes opérationnelles.

Matériel (résine époxy): 10 kV Utiliser des enceintes en résine époxy, qui possède d'excellentes propriétés d'isolation et peut empêcher le passage de courant ou de tension pour un fonctionnement en circuit sûr. Il est également résistant aux températures élevées et à la corrosion, et a de bonnes performances d'étanchéité pour les capacités étanches et anticipées d'humidité. Les transformateurs époxy sont plus légers et plus faciles à installer et à maintenir par rapport aux transformateurs à l'huile.

Spécialisation des produits

Notre placage produit des vis et de la plaque inférieure atteint 8UM / min, ce qui est plus étanche à l'humidité et à l'épreuve de la rouille. Le brillant est meilleur.

1.	Application	Mesure
2.	Installation	Intérieur.
3.	Isolation	Résine coulée
4.	Taper	Induction de tension
5.	Construction	Coulée de résine époxy de type sec
6.	Nombre de phases	Phase Singe (1 set = 3 n °))
7.	Fréquence	50 Hz
8.	Montage monté	Soutien sur la structure de portique montée
9.	Système Tension nominale primaire	11 kV (phase à phase)
10.	Système Tension maximale primaire	12 kV (phase à phase)
11.	Système Earthlings	Effectivement mis à la terre
12.	Isolation de base (impulsion résiste Tension)	75 kV
13.	Fréquence de puissance Tension résistée	28 kv
14.	L'extrémité neutre de l'enroulement primaire, pour Connexion directe au sol	Isolé pour résister aux 10 kV test basse fréquence.
15.	Type d'enroulement secondaire	Enroulement unique
16.	Rapport de transformation	11 kV // 3 / 0,11 kV / 3
17.	Distance de fuite	25 mm / kV (minimum)
18.	Charge secondaire nominale	7,5 à 10 VA
19.	Facteur de limite de tension	1.2 continu et 1,5 pendant 30 secondes
20.	Classe de précision	0,2 pour la mesure.
21.	Standard	Conception, fabrication, test, installation et Les performances doivent être conformes aux dernières Éditions de l'IEC 61869-1 et IEC 61869-3.
